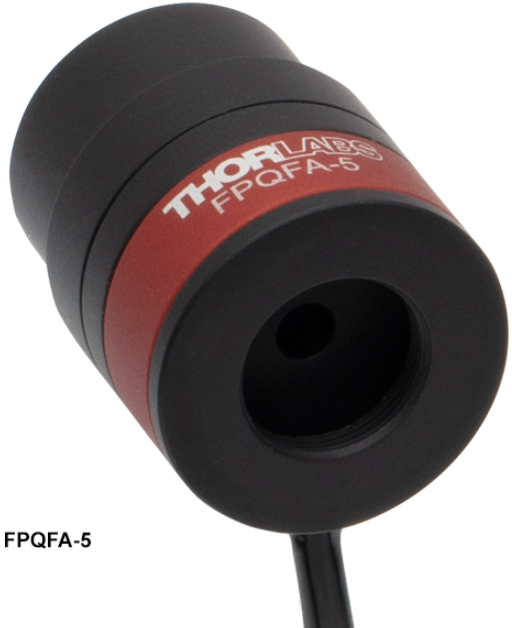

法布里-珀罗滤光器，压电调谐，窄带通
压电调谐法布里-珀罗标准具
32.2 mm (1.27英寸)长的紧凑外壳
安装在标准Ø1英寸调整架或固定反射镜安装座中
接有带BNC公接头的1 m长电缆，用于驱动压电陶瓷
FPQFA压电调谐法布里-珀罗滤光器可用于选择入射光的部分光谱，将其用作光学系统中，或者用于测量入射光的光谱结构。为了调节标准具透射的特定频率，可使用压电陶瓷调节反射镜的间距。反射镜有用于550 - 845 nm (型号FPQFA-5)或845 nm - 1300 nm (型号FPQFA-8)的光学镀膜，而这两个范围都是量子发射器光致发光的典型光谱范围。两个共振透射峰的间隔为30 GHz自由光谱范围，对于长度d = 5 mm而折射率n = 1的标准具，这是通过FSR = c/2dn得出的。
滤光器可使用高速闭环反馈系统锁定在特定共振频率上，或者用于扫描频率，以此测量光谱性质。对于滤光应用，可能需要一个高压放大器，比如MDT694B开环压电控制器或BPA100高压压电放大器，并结合信号放大器，以此在高速闭环控制系统中使用滤光器。对于扫描应用，这通常需要更低的电压，法布里-珀罗滤光器可使用SA201B控制器。
每个FPQFA压电调谐滤光器都有一根带BNC接头的1 m长电缆，可用于连接电压控制器和放大器。

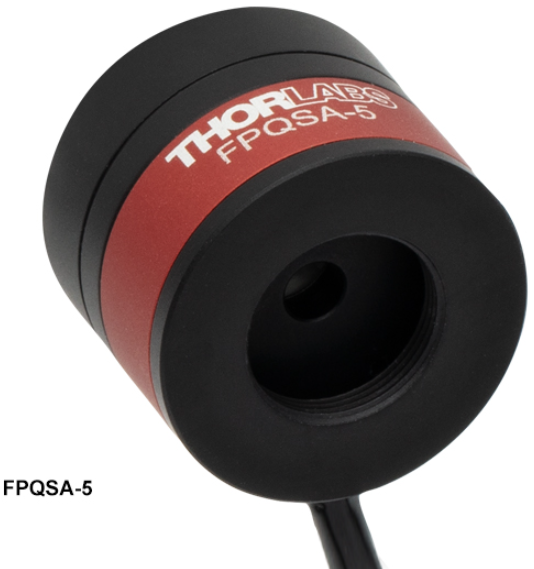

法布里-珀罗滤光器，温度控制，窄带通
温度控制的法布里-珀罗标准具
22.9 mm (0.90英寸)长的紧凑外壳
可安装在标准Ø1英寸调整架或固定反射镜安装座中
接有带六针Hirose母接头的30 cm长电缆(包含1 m长的公头-公头转接电缆)
FPQSA温度控制的法布里-珀罗滤光器可用于选择入射光的部分光谱，将其用作光学系统中，或者用于测量入射光的光谱结构。为了调节标准具透射的特定频率，可精密控制与标准具有热接触的加热元件。标准具由一块实心Infrasil®† 302基底组成，基底的平面和曲面上镀有用于550 - 845 nm (型号FPQSA-5-5)或845 nm - 1300 nm (型号FPQSA-8)波长范围的高反膜，而这两个范围都是量子发射器光致发光的典型光谱范围。两个共振透射峰的间隔为30 GHz自由光谱范围，根据FSR = c/2dn得出，其中标准具的长度d = 3.4 mm，而n为和波长有关的折射率，可通过Sellmeier公式计算。
使用温度控制器(比如TC300B加热器和温度控制器)使温度保持恒定，这些滤光器可被设定并稳定在特定共振频率上(详见应用标签)。为了保持温度恒定，bi须优化TC300B控制器在温度控制环中的PID参数。这些参数取决于工作温度、环境温度以及设备之间的差异。关于设置PID参数的推荐步骤，请参阅FPQSA手册第4.6节。共振透射峰也可通过调节温度缓慢地调至特定频率。右图展示了频率稳定性以及频率随温度的变化。特别要注意的是，滤光器需在温控环境中工作，其温度变化不能超过± 0.2 °C；如果变化超过这个范围，无法保证器件的性能。
每个FPQSA温控滤光器都有一根带六针Hirose母接头的30 cm长电缆，并包含一根1 m长的Hirose公头-公头转接电缆，可用于转接TC300B控制器。
规格
| General Specifications | ||||
|---|---|---|---|---|
| Item # | FPQFA-5 | FPQFA-8 | FPQSA-5 | FPQSA-8 |
| Wavelength Range | 550 - 845 nm | 845 - 1300 nm | 550 - 845 nm | 845 - 1300 nm |
| Mirror Substrate | UV Fused Silica | Infrasil®a 302 | ||
| Free Spectral Range | 30 GHz | |||
| Finesse | >300 | |||
| Resolution | < 100 MHz | |||
| On-Resonance Transmission | >80% | |||
| Extinctionb | Typ. 30 dB | |||
| Etalon Length | 5 mm | 3.4 mm | ||
| Etalon Index of Refraction | 1 |  (Click for Sellmeier Equation) | ||
| Mirror Reflectance Data (Click for Graph) |  Raw Data |  Raw Data | Raw Data | Raw Data |
| Waist and Effective Waist Datac (Click for Graph) |  Raw Data |  Raw Data | ||
| Effective Waist Position Datac,d (Click for Graph) |  Raw Data |  Raw Data | ||
Infrasil是Heraeus Quarzglas的注册商标
不包括高阶模式
束腰根据模式匹配标签中的公式1计算。束腰尺寸和束腰位置由于通过球面镜的折射有所偏移，因此滤光器下游的光学元件看到的是有xiao束腰尺寸和位置。
有xiao束腰位置相对平面反射镜测量(正值说明位于平面反射镜的后面)。
