1,概述

矢量光场可广泛应用于光学捕获和操纵、表面等离子体、光学加工、焦场工程、量子信息处理、超分辨率显微成像、光通信等方面。上海瞬渺光电近期推出的ModelCVOFG-100是一款基于反射型液晶空间光调制器的便携式、紧凑型多功能矢量光场发生器,可以生成任意复杂光束。

2,功能特征

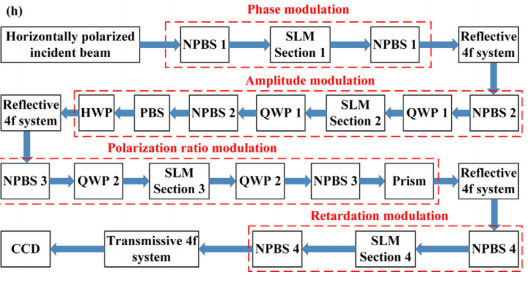

ModelCVOFG-100可以完全控制逐像素级的所有空间自由度(相位、振幅、偏振比、椭偏率),既可以独立地调制矢量光场的每个单一自由度,也可以针对光束的所有自由度进行综合调制,与目前常用的方法相比,具有很好的灵活性及功能的全面性。该系统更加紧凑、集成化,可应用于光学微加工、光学纳米制造、表面等离子体激发、光学微操作、光学成像等应用领域。


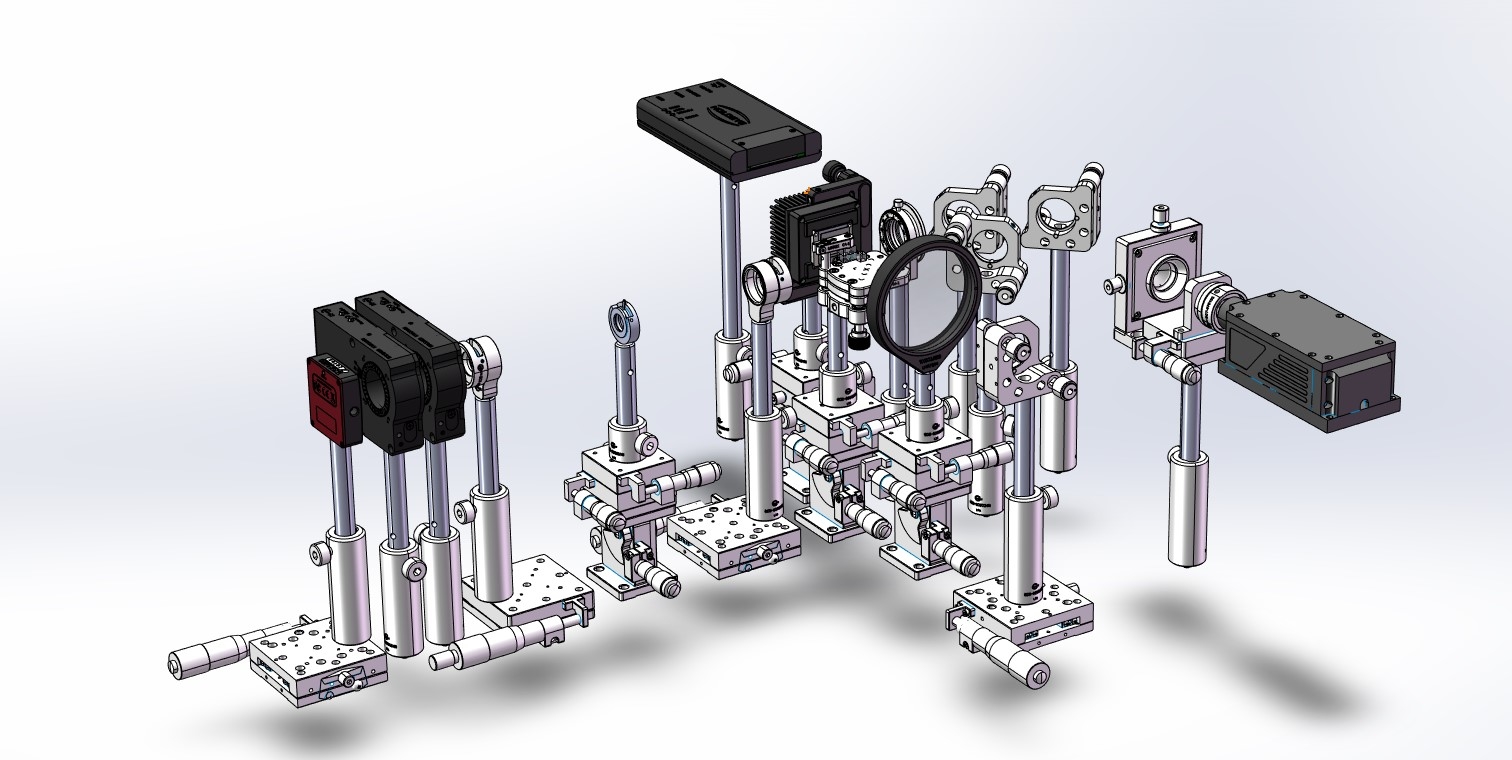

1 紧凑型矢量光场生成系统

技术特征:

采用4K高分辨率SLM

矢量光场单自由度调制

综合调制所有的4个自由度,也可以选择调制其中的2~3个自由度

铝合金箱体,紧凑尺寸:750x604x329mm

元件组成:

4K GAEA空间光调制器

3维组合位移台1个

激光器和准直器各1个

反射镜3个

偏振片1个

1个反射式4f系统:

透镜和反射镜各1

3维组合位移台1

精密位移台1

1个透射式4f系统:

透镜2

可调光阑1

精密位移台2

三维组合位移台1

分束器模块:

直角棱镜1个、1/2 波片1片、1/4 波片2片、偏振分束器1个、非偏振分束器4个,三维组合位移台1

CCD相机线偏振片和1/4波片各1个

精密位移台1个

步进电机旋转安装座2

2.1 光学参数:

空间光调制器:4160x2464 GAEA-2PLUTO-2.1可选)

波长:420-650nm/650-1100nm/1400-1700nm

调制像素精度:3.74um (6.4um/8um

调制幅度:相位(0~2π),振幅(16),偏振比(0-2π),椭偏率(-π/2-π/2



2.2 可移动性特点

仅一个光学面包板就可以承载整个系统,铝合金箱体设计(750x604x329mm),结构紧凑,功能完备,非常适合于安装到各种实验系统里。



2.3  4160x2464 GAEA-2空间光调制器



4160x2464 GAEA-2空间光调制器

研究人员可能希望在多个实验中使用SLM。紧凑型矢量光场发生器的设计就考虑到了这一点。用户可以简单地从ModelCVOFG-100系统中卸下它,并将其添加到任何其他光学设置中。



4160x2464 GAEA-2空间光调制器指标

Resolution: 4160 x 2464  Active Area15.56x9.22mm  Pixel Pitch: 3.74um Fill Factor: 90%

Max. Spatial Resolution133.5 lp/mm   Addressing 8 Bit (256 Grey Levels)



软件特点:



GAEA 4K 纯相位调制器设备可以使用显卡的标准 HDMI 接口像外接显示器一样简单地寻址。无需额外的软件或专用硬件即可操作 SLM。

该设备随附基于 GUI(图形用户界面)的配置管理器软件。Configuration Manager 可用于通过应用新的伽马曲线或其他数字驱动方案来更改几何设置、亮度、对比度和电光响应。USB接口用于这些高级校准。



紧凑型矢量光场生成系统还提供多自由度光场调控系统闭环控制软件,可根据客户需要将相位图加载到SLM上,同时自动控制四分之一波片和偏振片的旋转,采集不同旋转角度组合下CCD上接收到的光强数据,以对生成的矢量光场进行表征。提供用于设计灰度图的MATLAB示例程序



语言:National Instruments LabVIEW™ 8.6 and later

MathWorks MATLAB® R2009b and later

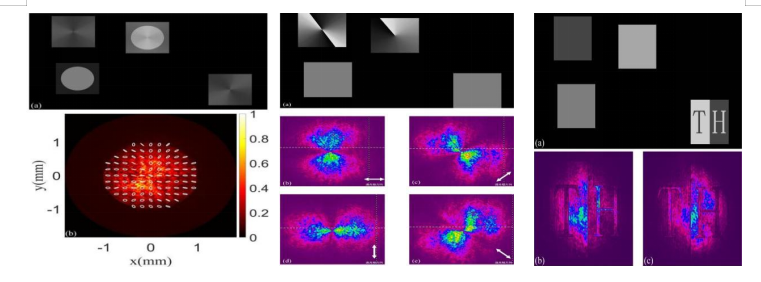

4  综合调制效果        图5  偏振比调制                  图6  椭偏率调制



订货信息:

CVOFG-100-XX-YY XX: AA or BB or CC (YY: TT or HH or HHC)

AA: SLM选用GAEA-2,  3.74um4160x2464SLM

BB: SLM选用Pluto-2.1,  8um1920x1080SLM

CC: SLM选用LETO-3,   6.4um1920x1080SLM

TT: 光学面包板开放结构

HH铝合金结构750x604x329mm

HHC: 自定义需要调控的参数,优化铝合金结构



例如:采购CVOFG-100, 内置GAEA-2 空间光调制器,选用光学面包板开放结构,part no:CVOFG-100-AA-TT



定制化设计:

如果需要用于光学捕获和操纵,显微成像,光学加工等特定应用的紧凑型光场发生器,我们可以按照客户要求定制光场发生器的调控参数个数。
