意大利SpotOptics夏克-哈特曼波前传感器

Spot Optics 夏克-哈特曼波前传感器可覆盖超宽光谱多波长,包括紫外(157nm-400nm)、可见近红外(400-1064nm)、短波红外(900-1700nm)、中波红外(2-5.4μm)和长波红外(8-14μm)。测量时不受口径限制(如果扩束系统受限,用准直物镜确保与传感器NA匹配);实现轴上和轴外波前测量,甚至扫描全视场,以及多视场同时测量;可测量多种出瞳形状:圆形、椭圆形、带中心遮拦(中心孔)、六边形等;

提供Single Pass、Double Pass两种测量光路来已满足不同应用要求;

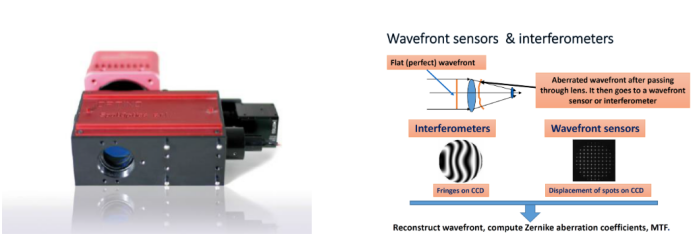

IOPTINO系列波前传感器+电子自准直仪双通道,结构紧凑,尺寸仅150x100x50mm, 重量400g;电子自准直仪可用于光路调试。

Spotoptics波前传感器中的微透镜阵列可自行更换,以满足不同波长的测量需求。

Spotoptics OMI系列波前传感器灵活多变用于研发、还有Optino、OPAL300、5 Stars、STELLA系列等波前测量系统应用于快速量产;

应用范围

激光方面:可进行激光光束波前及光束质量分析,mW~MW,支持10.6um CO2激光;可替代光束质量分析仪使用,获得比光束质量分析仪更完整的激光波前信息;

天文望远镜:用于大型天文望远镜共位相误差测量,自带主动温度补偿;美国6.5米毫米波望远镜使用puntino测量波前;

高速测量:实时显示测量结果,较高速波前采集频率达到8000 Hz,可应用于分析ms级响应的液体镜头;还可进行变温下FFL变化量测试;变温下MTF测量;

其他应用:用于主动光学系统、自适应光学系统;光学元件均匀性测量,非球面等;非破坏性光学元件折射率测量,非球面测量等。

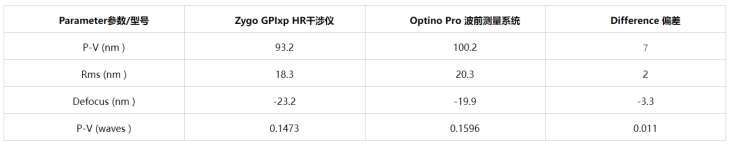

对比试验数据(测试波长:632.8 nm):
