AngleMeter U3 激光角度仪
产品介绍：
该设备用于监测大孔径上激光光束的微小角度偏差。
通过监测两个正交方向的光束，以 µRad 分辨率测量激光光束相对于外壳的角度偏差。还可记录功率波动，并显示光束与时间的带状图显示。
该系统用于测量连续光束，并提供便携、快速和准确的光束对准解决方案。
产品特点：
l同时测量多个光束的方向及其相对角位置
l分析准直光束的角方向 (θx, θy)
l测量单个和多个激光器的功率、入射角方向
l可选带有内置平移和倾斜机构的完整测试站
l可用于监控移动光学设备，例如万向架摄像机和导引头
产品参数：
25mm版本 ANGLE-25mm-U3 | 50mm版本 ANGLE-50mm-U3 | |
视场 | ±12° (H) x ±8° (V) | ±6° (H) x ±4° (V) |
通光孔径 | 17 mm | 27 mm |
光束发散角测量 | 最小可测0.8 mRad | 最小可测0.5 mRad |
光束位置分辨率 | 优于7.5 μrad | 优于5 μrad |
光束线宽分辨率 | 优于15 μrad | 优于10 μrad |
光谱范围 | 350 - 1310 nm | |
分辨率 (H x V像素) | 1920 x 1200 可分为多个工作区域，各区域互相平行 | |
增益控制 | X24 | |
动态范围 | 60 dB , 12 bit | |
曝光速度 | 39 µs - 20 s | |
帧率 | 40 fps (8位) , 30 fps (12位)，最高可达550fps@高速模式 | |
光束发散角精度 | ±2% | |
探测器类型 | CMOS | |
像素大小 | 5.86 µm x 5.86 µm | |
像素位深度 | 8/12 bits | |
背景噪声消除 | 用户自定义 | |
物镜孔径 | M72 x 0.75 mm | |
触发 | 内部软件触发 硬件下降或上升边缘 触发延迟 0.015ms - 4.0 sec | |
摇动-倾斜旋钮调整范围 | 倾斜 ±2°，平移 ±2.5° | |
功率要求 | ~2W | |

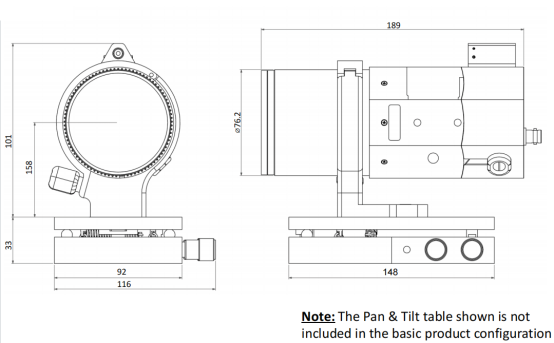

设备尺寸及重量 | 187mm x 116mm x 158mm,3.7kg | |
最低硬件要求 | CPU i3 1.6 GHz, 4 GB RAM, 最小分辨率1366 x 766 | |
交互方式 | USB 3.0, Windows 7/8/10/11 (32 & 64 bit) | |
工作温度 | 0° – 35° C | |
订货信息：
ANGLE-25mm-U3: A Complete system with USB 3.0 camera, FOV ±12 x ±8°, cable, application software on Flash Drive, carrying case.
ANGLE-50mm-U3: A Complete system with USB 3.0 camera, FOV ±6 x ±4°, cable, application software on Flash Drive, carrying case.
Pan & Tilt Table: Optional Accessory – Adjusting mechanics Tilt ±2° Pan ±2.5° (148 x 92 x 35 mm, 1.6 kg)
