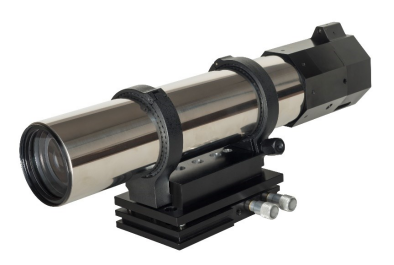

EAC-HR-E自准直仪




产品介绍：

精密的USB3.0设备结合了自准直仪和对准望远镜的功能。 该自准直仪能够高精度测量镜面的角反射，具有低至 0.01 弧秒或 0.05 µrad 的高分辨率测量能力，通光孔径为 62 毫米。新推出的红外版本兼容1060 nm和1310nm 波长，配备USB 3.0 接口，提供特殊的红外兼容自准直仪。容自准直仪。



产品特点：

l分辨率低至 0.01 弧秒或 0.05 µrad，通光孔径超过 60 毫米

l内置计算机控制激光指示器，便于对准

l内置平移和倾斜调节机制

l结合对准和光束分析功能

产品参数：

准直仪视场

±19’ (H) x ± 12.5’ (V)

望远镜视场

±38’ (H) x ± 25’ (V)

通光孔径

62 mm

准直仪分辨率

0.01 sec

准直仪精度

1.0 sec

光源

LED: 650 nm 其他可选 RGB / 1060nm / 特殊型号1310nm

准直用后向反射镜

⌀64 mm, N.W 280 g, <5”, 螺纹⌀16 mm

最小焦距

聚焦于无穷远

内置粗瞄激光指示器

650 nm 功率<1.0 mW, Class 2, IEC60825-1

光谱范围

350 - 1100 nm 望远镜模式

分辨率 (H x V像素)

1920 x 1200 可分为多个工作区域，各区域互相平行

增益控制

X400

动态范围

8/16 bit

曝光速度

39 µs - 2 s

帧率

40 fps(8 bit) , 30 fps(16 bit)，最高可达550fps@高速模式

像素大小

5.86 µm x 5.86 µm

背景噪声消除

用户自定义

物镜孔径

M72 x 0.75 mm

触发

内置软件触发

摇动-倾斜旋钮调整范围

倾斜 ±2°，平移 ±2.5°

功率要求

~2W

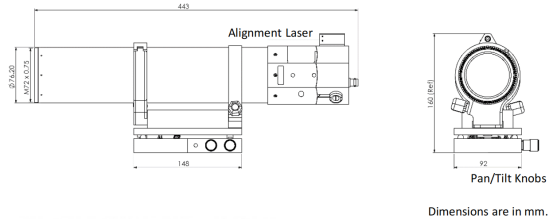

设备尺寸及重量

443mm x 92 mm x 160mm , 5kg

最低硬件要求

CPU i5 1.6 GHz, 4 GB RAM, 最小分辨率1366 x 766

交互方式

USB 3.0, Windows 8/10/11 (32 & 64 bit)

工作温度

10° – 35° C


订货信息：

EAC-HR-E: Complete system including a collimator unit with USB3.0 camera, software on CD/Flash and a retro-reflector for infinity adjustment.
