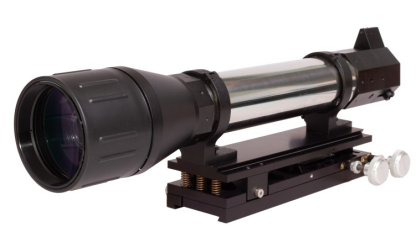

EAC-LA100自准直仪


产品介绍：

非接触式光学测试工具，用于在宽输入孔径上进行高精度测量，测量单个或多个准直激光源的角位移以及角方向。大孔径可以并行测试安装在 100 毫米孔径内的多个反射镜或多个激光源。新推出的红外版本兼容1060 nm 波长，配备USB 3.0 接口，提供特殊的红外兼容自准直仪。

产品特点：

l分辨率低至 0.01 弧秒或 0.05 µrad，通光孔径超过 100 毫米

l内置计算机控制激光指示器，便于对准

l内置平移和倾斜调节机制

l结合对准和光束分析功能

产品参数：

准直仪视场

±17.2’ (H) x ± 10.3’ (V)

± 5 (H) , ± 3 (V) [mrad]

望远镜视场

±34.4’ (H) x ± 20.6’ (V)

± 10 (H) , ± 6 (V) [mrad]

通光孔径

100 mm

准直仪分辨率

0.01 sec

准直仪精度

0.5 sec

光源

LED: 650 nm 其他可选 RGB / 1060nm

准直用后向反射镜

⌀38 mm, N.W 280 g, <5”, 螺纹⌀16 mm

最小焦距

聚焦于无穷远

内置粗瞄激光指示器

638 nm 功率<1.0 mW, Class 2, IEC60825-1

光谱范围

350 - 1100 nm 望远镜模式

分辨率 (H x V像素)

1920 x 1200 可分为多个工作区域，各区域互相平行

增益控制

1x – 24x

动态范围

60 dB , 12 bit

曝光速度

39 µs - 20 s

帧率

30 fps，最高可达550fps@高速模式

像素大小

5.86 µm x 5.86 µm

背景噪声消除

用户自定义

物镜孔径

M72 x 0.75 mm

触发

内置软件触发，硬件升降边沿触发，延迟触发0.015ms - 4.0 s

摇动-倾斜旋钮调整范围

倾斜 ±2°，平移 ±2.5°

功率要求

~2W

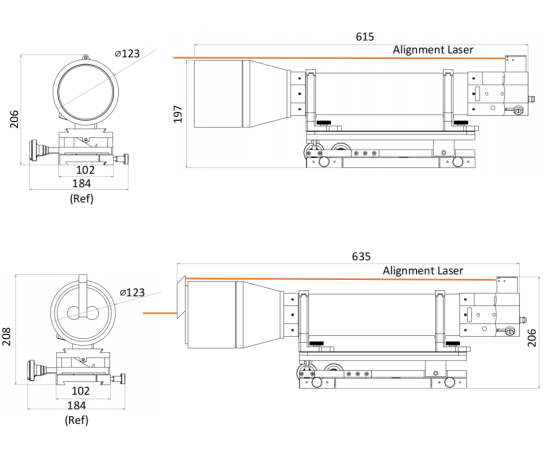

设备尺寸及重量

635mm x 184 mm x 208mm , 3kg

最低硬件要求

CPU i5 1.6 GHz, 4 GB RAM, 最小分辨率1366 x 766

交互方式

USB 3.0, Windows 8/10/11 (32 & 64 bit)

工作温度

0° – 35° C


订货信息：

EAC-LA100: Complete system including a collimator unit with USB3.0 CCD camera, software on CD/Flash and a retro-reflector for infinity adjustment.
