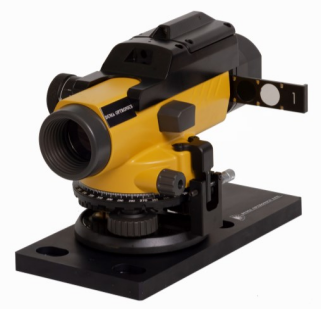

EAC-1012-L19-E自准直仪


产品介绍：

精密的USB3.0设备结合了自准直仪和对准望远镜的功能。 该系统用于测量各种光学装置和校准任务的微小角位移，可提供便携式、紧凑和精确的光束对准解决方案。自准直仪具有内置的调整功能，例如调平气泡、调整摇动-倾斜旋钮，增强了设备的对准程序。

产品特点：

l结合自准直仪的功能和用于对准的聚焦功能

l分辨率高达 0.01 弧秒或0.05 µrad，通光孔径为 36 毫米

l内置计算机控制激光指示器，便于对准

l内置水平和垂直调节机构

l混合式自准直仪融合对准和光束分析功能

产品参数：

激光类型

连续&脉冲

准直仪视场

±40’ (H) x ±25’ (V)

望远镜视场

±1°20’ (H) x ±50’ (V)

通光孔径

36 mm

准直仪分辨率

0.01 sec

准直仪精度

1.0 sec

光源

LED: 650 nm 其他可选 RGB / 850nm / 1060nm

准直用后向反射镜

⌀35 mm, N.W 160 g, <5”

聚焦用视线保持

± 2.5 s

光束发散角测量

最小可测0.2 mRad

最小焦距

17.5 cm

内置粗瞄激光指示器

650 nm 功率<1.0 mW, Class 2, IEC60825-1

光束线宽分辨率

优于2.5 μrad

光谱范围

350 - 1100 nm 望远镜模式，VIS 400 - 700 nm，NIR可自定义

分辨率 (H x V像素)

1920 x 1200 可分为多个工作区域，各区域互相平行

增益控制

X400

动态范围

8/16 bit

曝光速度

39 µs - 2 s

帧率

40 fps (8位) , 30 fps (16位)，可达350fps@AOI

光束发散角精度

±2%

光斑位置分辨率

优于2.5 μrad

像素大小

5.86 µm x 5.86 µm

背景噪声消除

用户自定义

触发

内置软件触发

摇动-倾斜旋钮调整范围

大范围内平移，倾斜 ±2.5°

功率要求

~2W

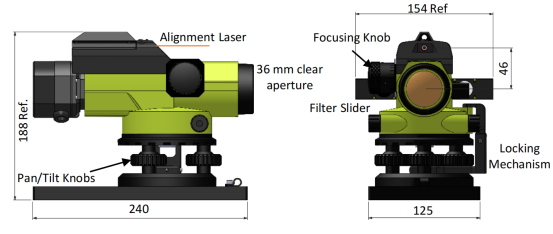

设备尺寸及重量

240mm x 154mm x 190mm, 3kg

最低硬件要求

CPU i5 1.6 GHz, 4 GB RAM, 最小分辨率1366 x 766

交互方式

USB 3.0, Windows 8/10/11 (32 & 64 bit)

工作温度

10° – 35° C


订货信息：

EAC-1012-L19-E: Complete system including a collimator unit with USB3.0 camera, built-in 5xND filters on a slider, software on Flash Drive, and a retro-reflector for infinity adjustment.

其他可选配件：

EAC-1012-19-RHO: Attachment for initial alignment based on rhomboid optics.

EAC-1012-19-STG: Optional Accessory - Pan/Tilt Stage.

EAC-1012-19-FW5: Optional Accessory providing a 36 [mm] clear aperture filter wheel for ND Filters, Polarization Filters and others.
