数字微镜超高速空间光调制器

数字微镜器件 (DMD) 是 DLP 技术的核心部分，DMD是光学半导体模块，允许以数字方式对光进行处理和投影。结合光源和光学器件，可以实现在速度、精度和效率上远超过其它空间光调制方式的二进制图形。DMD芯片主要的工作方式是依据后端电路传递给CMOS芯片的不同信号，调控片上每个微镜的旋转位置，进而使得照射在微镜上的光线有选择的反射道不同方向。他的每个镜片都可分别围绕铰接斜轴进行 +/- 12° 的偏转。镜片的偏转（正极和负极）是通过更改底层 CMOS 控制电路和镜片复位信号的二进制状态进行单独控制的，从而使其可以在 DLP 投影系统倾向光源（打开）或背离光源（关闭），在投影表面造成像素的或明或暗。DLP技术应用广泛，包括医疗成像、光纤网络、生命科学、光谱分析、光学测量和无掩模光刻。还有，共焦距显微技术，全息数据存贮，结构照明，立体显示等。

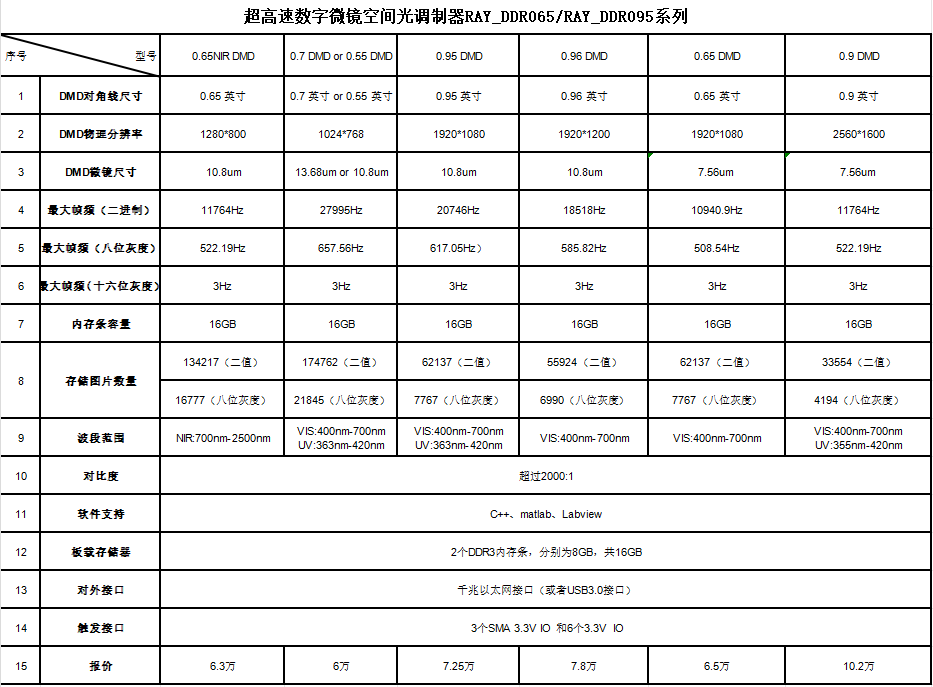

我们目前的DMD空间光调制器基于上海瞬渺光电技术有限公司的DLP Discovery 4100芯片组，可用波长范围覆盖从350nm紫外到2500nm近红外波段，带冷却的A型DMD封装可在高达60W的光功率下工作。所有超高速V系列DMD空间光调制器均支持USB3.0接口，最小可实现1500fps的高速实时数据载入。超高速DMD空间光调制器控制板配备的超高速Virtex-7 FPGA和USB3.0控制器固件，可使客户在进行硬件和固件相关开发时节省大量时间和成本。
