起偏器

特性

应用

规格参数

参数

Parameter

单位

Unit

范围

Range

中心波长

Center wavelength

nm

1310、 1480、 1550

工作波长范围

Operating wavelength range

nm

±50

典型插入损耗

Typ. insertion loss

dB

0.3

最大插入损耗

Max. insertion loss

dB

0.5

回波损耗

Min. return loss

dB

50

典型消光比

Typ. extinction ratio

dB

30

最小消光比

Min. extinction ratio

dB

28

最大光功率 (CW)

Max. optical power (CW)

mW

500

最大拉伸载荷

Max. tensile load

N

5

光纤类型

Fiber type


PM Panda Fiber or SMF-28e

工作温度

Operating temperature

°C

-5  to +70

储存温度

Storage temperature

°C

-40 to +85

*以上规格适用于不带连接器的设备。


*对于带有连接器的设备，IL 会高出 0.3dB，RL 会低 5dB，ER 会低 2dB。

*保偏光纤和连接器键对准慢轴。

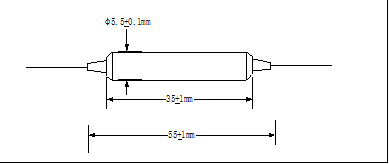

尺寸图


订购信息

波长Wavelength

端口 1 和 2 上的连接器类型

Connector on port 1 & 2

端口 1 和 2 上的光纤护套

Fiber type on port 1 & 2

端口 1 和 2 上的光纤类型

Fiber type on port 1&2

尾纤长度

Fiber length

1310nm

1 - FC/UPC

B - 250um Bare Fiber

1 - PM熊猫光纤

1 - PM panda fiber

0.8 - 0.8m

1480nm

2 - FC/APC

D - 400um Bare Fiber

2 - SMF-28e

Specify

1550nm

3 - SC/UPC

L - 900um Loose Tube



Specify

4 - SC/APC

S - Specify



1310nm

N - None

B - 250um Bare Fiber
