机械式三环偏振控制器

简介

       机械式三环偏振控制利用光纤在外力作用下感生双折射原理制成。其中三个环分别等效为ë/4、ë/2、ë/4 三种波片，光波进过ë/4波片转换为线偏振光，再由ë/2波片调整偏振方向，最后经由ë/4波片将线偏振光的偏振状态变成任意的偏振态。由双折射效应产生的延迟效果主要由光纤的包层半径、光纤环绕半径和光波波长所决定，经验证该控制器可产生全方位偏振态的变化，调整的偏振态可覆盖整个庞加球。

特性

• 等效于ë/2、ë/4 光学波片

• 可调至庞加球上任意偏振态点

• 低插入损耗，宽波长工作范围

• 做工精良，价格低廉

• 拆卸方便，可自行更换缠绕光纤

应用

• 单模到保偏光纤的应用

• 偏振相关损耗的测量(PDL)

• 偏振敏感的器件的应用

• 光纤激光器

• 光纤激光器

产品结构图

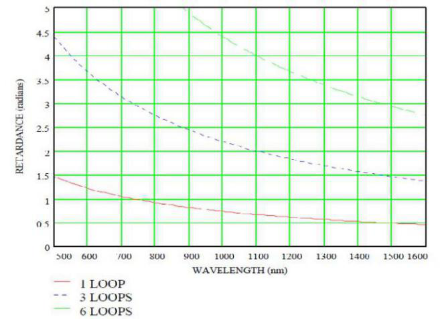

偏振控制器单环延迟度与波长、绕环圈数的关系

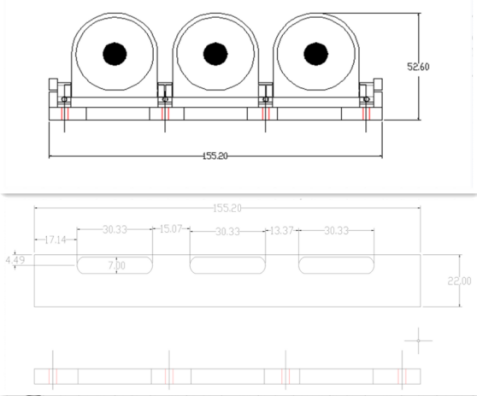

机械式三环偏振控制器结构示意图 （单位mm）

     （测试单位：光纤环直径 40mm ，光纤包层直径 125µm）

举例：偏振控制器光纤环固定直径为40mm ，将包层直径为125µm 的单模光纤绕在其中；

当λ=1550nm ，环绕圈数loop=1 时，该环相当于λ/2 波片；

当λ=1550nm ，环绕圈数loop=3 时，该环相当于3λ/2 波片。
