特点

● 25°C 时热容量为 10W

● 高达 3A 的激光电流

● TO-5.6、TO-9 或 2 引脚器件

● 运行温度可低至 -5°C

● 无需接线









描述

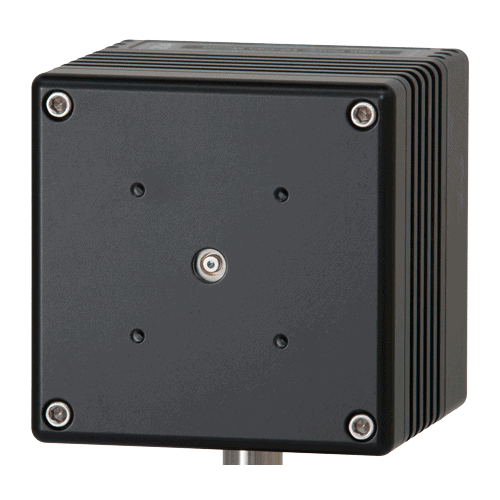

234B TEC TO-Can激光座在设计时考虑了高功率TO-Can,zui大激光电流为3A,支持新的2针高功率TO-Can设备,并能够处理10W热负载,同时仍保持25°C, 234B可以处理即使是zui强大的TO-Can。

234B 设计用于柱式安装(不含柱式安装),安装底部有 8-32 和 M4 螺纹孔。


CAGE支架

234B 盖包括用于 Thorlabs、Linos 等公司提供的 30mm CAGE 系统的安装孔。对于需要 1 英寸镜筒接口的应用,可以单独购买234-C-02盖板。


无需接线

234B 无需接线即可为您的设备进行配置。相反,有一些开关可以将安装座配置到设备的接线上。234B 支持所有标准 TO-5.6 和 TO-9 器件,包括高功率 2 引脚 TO-can。


支持 2 引脚高功率器件

除了作为高功率安装座之外,234B 本身还支持较新的2 引脚高功率 TO 罐,工作电流高达 3A,散热量高达 8 至 10W。234B 是市场上唯y可以处理这些高功率激光器的安装座。

下载 (1).gif

DB-9 和 DB-15 接口

激光驱动器和温度控制器通过安装座背面的 DB-9 LDD 和 DB-15 TEC 连接器进行连接,从而可以快速连接到任何 Arroyo Instruments 控制器。


规格

支持的软件包

5.6mm 和 9mm TO-Can,2、3 和 4 针 法兰/面板安装光纤尾纤激光器

热容量

与环境温度相差 0°C、25°C 环境温度时为10W


输入连接器

激光二极管

DB-9,male

安装TEC

DB-15,male


温度控制

温度范围(°C)

-5 至 +85,非冷凝

传感器类型

10kΩ热敏电阻

TE 模块 Imax (A)

5.6

TE 模块 Vmax (V)

7.2(25°C 时)

推荐控制器

5240 TECSource 或 5305 TECSource


其他

尺寸(高 x 宽 x 深)[英寸(mm)]

3.0(76.2)×3.0(76.2)×2.91(73.9)

立柱安装孔

8-32和M4


配件

1220B1220B 激光源电缆,4A,2m
1260B1260B TECSource 电缆,5,A,2m
234-C-01234-C-01 标准盖
234-C-02234-C-02 盖,1 英寸镜筒接口
234-偏置套件234 偏置套件,1mm TO-9
52405240 TECSource,4A/7V
53055305 TECSource,5,A/12V
