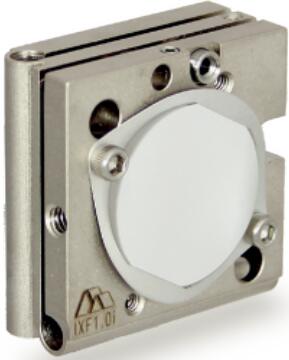

IXF系列一体式挠性镜架作为SISKIYOU的特色产品,其整个镜架(包括板和弹簧)都由单块金属制成。使其两侧结构具有好的热传导性,即使在充满挑战的环境中,单片结构也能有很好的热传导,使镜片两侧获得*小温差。没有冲压和焊接的产品结构使其能够实现无应力安装,可以防止侧部位移的发生。表层的镀镍层具有很高的稳定性可以防止酸碱的腐蚀。

IXF 系列镜架有多种尺寸可供选择,并带有前部或顶部调节选项,特别适用于空间受限的应用。

目前厂家已停止提供‘i’版本的钢材质镜架,并逐渐用‘ss’版本的不锈钢材质进行代替。相对于钢材质,不锈钢材质在保存了原有钢材质的机械和热稳定性的同时,提供了j致的弹性变形能力和真空兼容性。所有的‘ss’不锈钢材质和‘a’铝材质产品都可以应用于10-7 TORR的真空环境中。


IXF镜架规格

型号

可持光学元件

尺寸(inch)

调节方式可选

俯仰与偏航(°)

*小可控运动

(arc sec)

真空版本可选

 材质可选

IXF.05a/ss

0.5

顶部/前部调节

6

8.2

铝/不锈钢

IXF.075a/ss

0.75

顶部/前部调节

6

5.5

铝/不锈钢

IXF1.0a/ss

1.0

顶部/前部调节

5

2.5

铝/不锈钢

IXF2.0a/ss

2.0

顶部/前部调节

5

2.4

铝/不锈钢

IXF3.0a/ss

3.0

前部调节

5

1.5

铝/不锈钢

IXF4.0a/ss

4.0

前部调节

5

1.2

铝/不锈钢


产品特点


● 100TPI调整螺丝

● 整体式构造

● 镀镍可选

● 可选顶部调整或侧面调整

● 可选真空版本

● 多种材质可选

● 可选光束分束版本

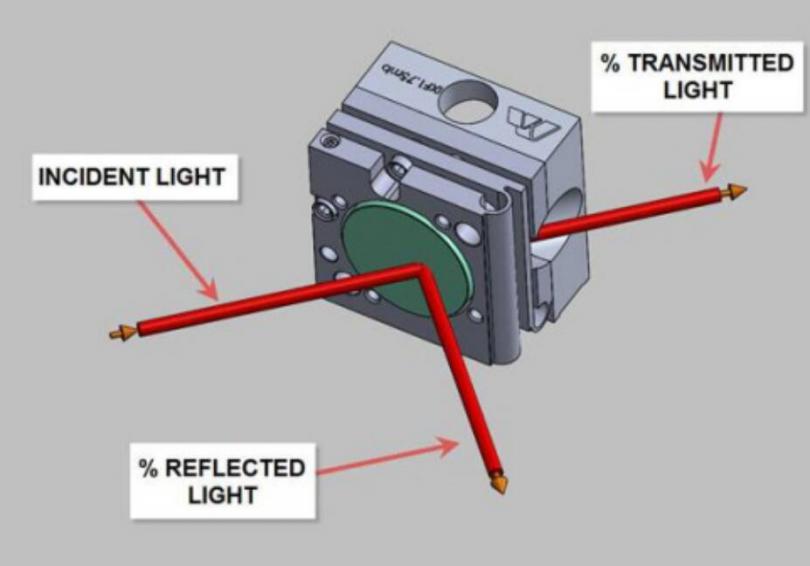

Siskiyou光束分束器


产品系列

轴数

调节位置

材质

可持光学元件直径(in)

真空版本可选

IXF.(t)s

1

顶/侧

不锈钢/铝

0.50、0.75、1.0、2.0

IXF.(t)

2

顶/侧

不锈钢/铝

0.50、0.75、1.0、 2.0、3.0、4.0

IXF1.(t)bs

2

顶/侧

不锈钢/铝

0.50、0.75、1.0、2.0

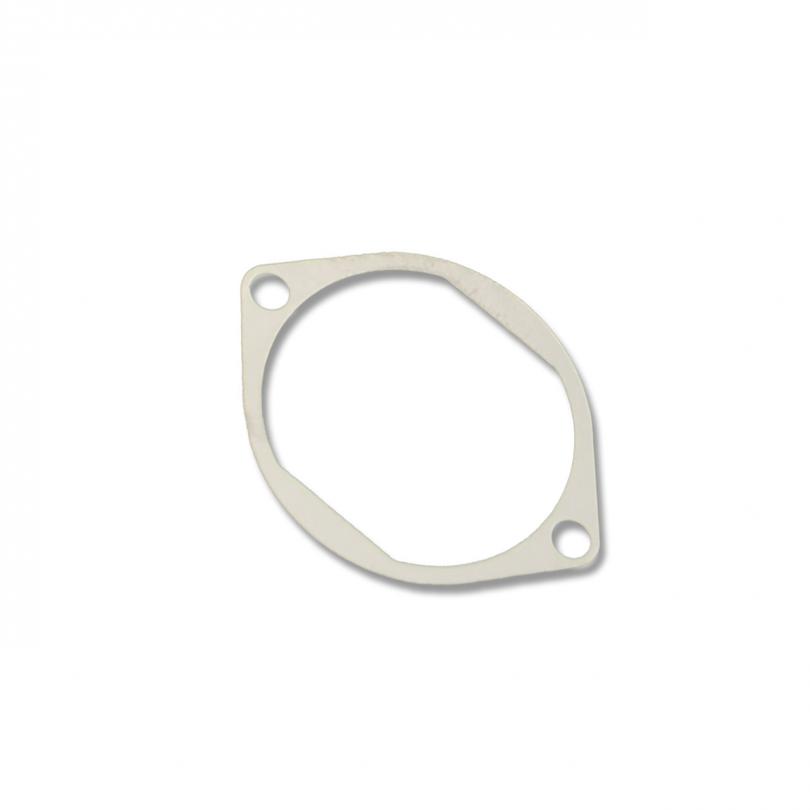

配件


安装光学件的变形

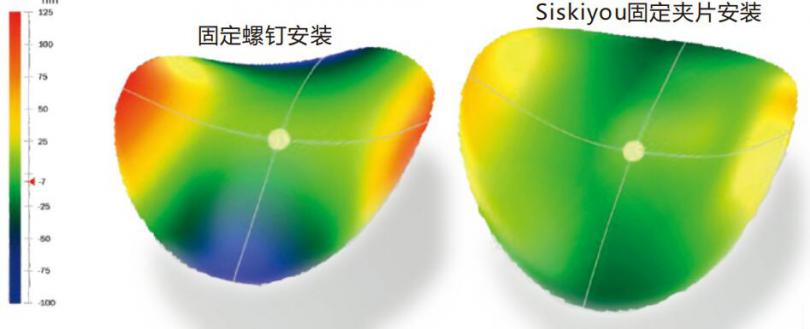

上图:一个λ/30光学件分别采用传统的半径式固定螺钉及Siskiyou光学件固定夹片进行安装。固定螺钉安装方式相引起了三倍于固定夹片安装的光学件变形。
