通信接口
USB 2.0 and RS232
焦距
130 mm
端口数量
2
杂散光
0.03%
F/＃
F/3.9
法兰系列尺寸
1.5 inch
支持光栅数量
2
波长选择方法
Motorized
Optical Height
1.4 inches (36 mm)
重量
12.0 lbs. [5.4 kg]
电源要求
100-240 VAC, 47-63 Hz
该视频概述了Cornerstone 130B 1 / 8m单色仪的功能及其Mono-Utility用户界面软件功能。 它还演示了产品配置和设置的快速指南。
CS130B单色仪是经过重新设计并比其前身大大改进的仪器。集成了Newport运动平台，扫描速度更快，波长精度提高了一倍，并且波长精度大大提高。使用更大的光栅可以提高光通量并减少溢出。坚固的机械设计和光学安装配置提高了刚性和可重复性。通信协议已更新，大大减少了超时错误并提高了整体速度和效率。
CS130B已在工厂组装，预对准和校准，因此可以立即使用。衍射光栅安装在光栅支架上，并在出厂前已对准。在输入和输出端口上安装了一个微米级狭缝或固定狭缝支架。每台仪器都包括基于LabVIEW™的实用软件，MonoTerm低级命令软件，用户手册和校准证书。还包括用于美国和欧洲的直流电源和电源线。

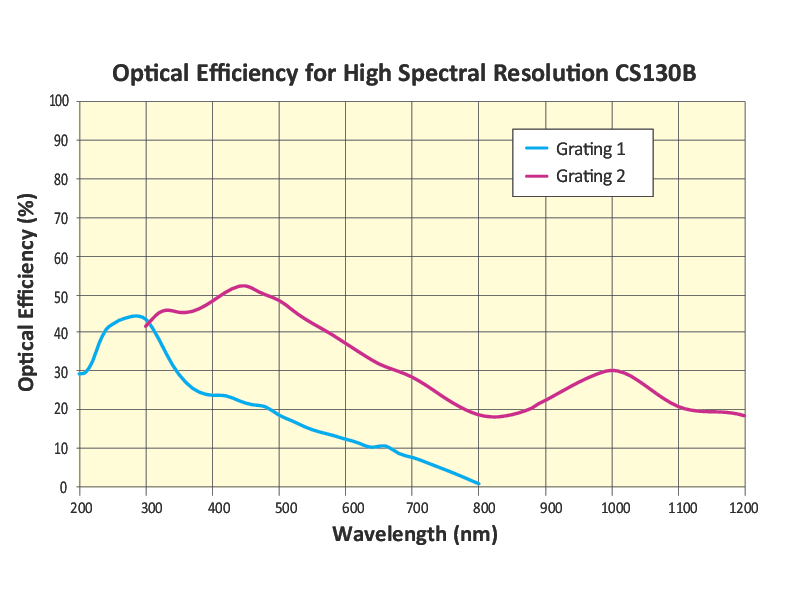

CS130B高分辨率型号使用两个具有较高线密度的直纹光栅，对应更高的分辨率-请参阅我们的指南以获取更多信息。效率曲线是相对的（不是绝对的）计算，仅应用作近似实际仪器性能的指南。上图对整个光学系统进行了建模-从单色仪的入口到出口狭缝，不仅是衍射光栅。

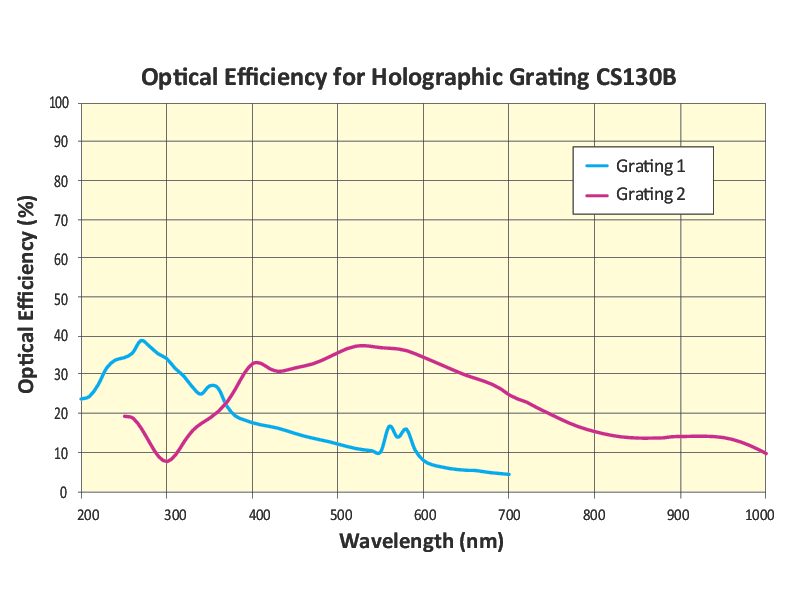

CS130B全息模型使用两个更适合UV应用且产生较少散射的全息光栅-请参阅我们的教程有关更多信息。效率曲线是相对的（不是绝对的）计算，仅应用作近似实际仪器性能的指南。上图对整个光学系统进行了建模-从单色仪的入口到出口狭缝，不仅是衍射光栅。

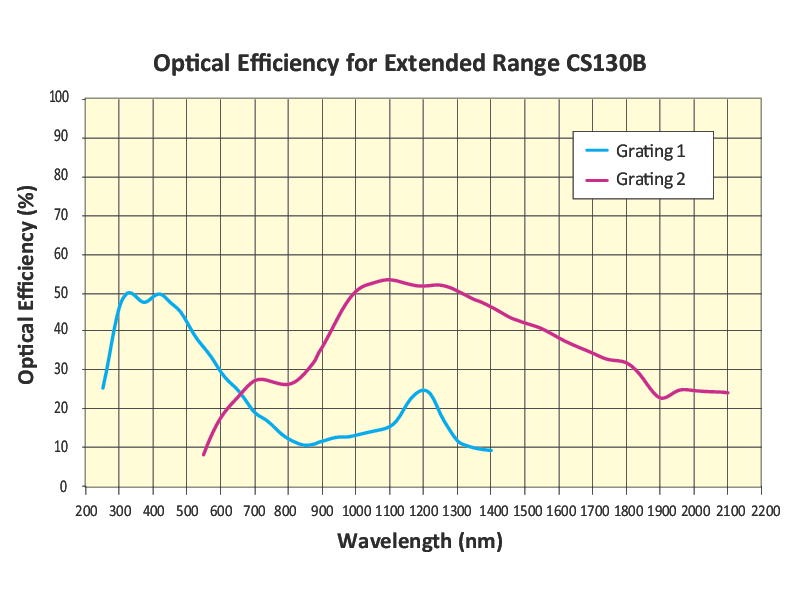

CS130B扩展范围模型使用两个直纹光栅来提供最宽的光谱范围选项-有关我们的教程更多信息。效率曲线是相对的（不是绝对的）计算，仅应用作近似实际仪器性能的指南。上图对整个光学系统进行了建模-从单色仪的入口到出口狭缝，不仅是衍射光栅。

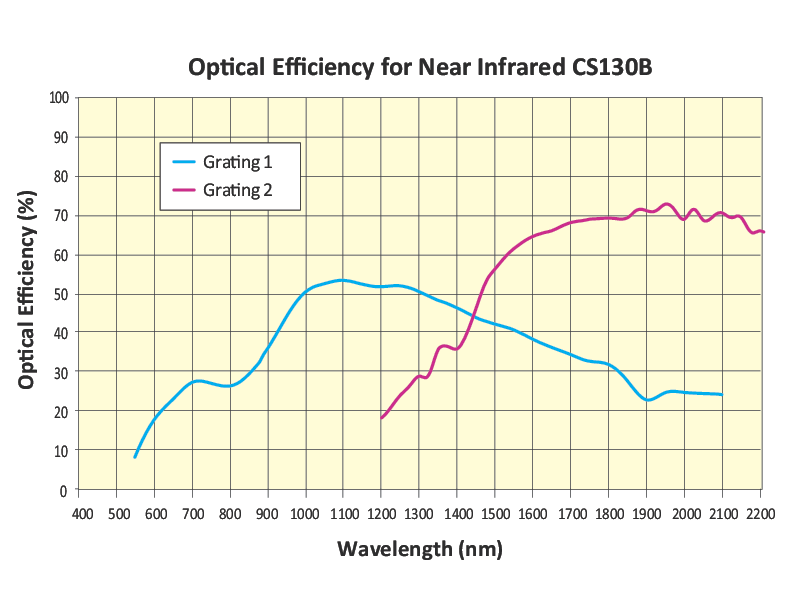

CS130B近红外型号使用两个更适合红外应用的直纹光栅-有关我们的教程更多信息。效率曲线是相对的（不是绝对的）计算，仅应用作近似实际仪器性能的指南。上图对整个光学系统进行了建模-从单色仪的入口到出口狭缝，不仅是衍射光栅。

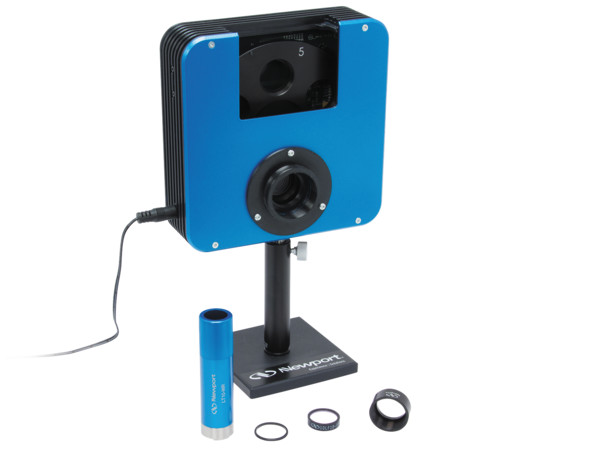

Oriel单色仪能够自动控制可选型号 USFW-100 滤光轮。 这些滤镜轮最多可容纳6个1英寸直径的滤镜。 中性密度滤光片可用于强度调节。 可以安装有序分选滤镜以阻止更高阶的衍射。 滤光轮可以安装到单色仪狭缝或狭缝支架的外轮缘上。 滤光器安装在单色仪的外部。

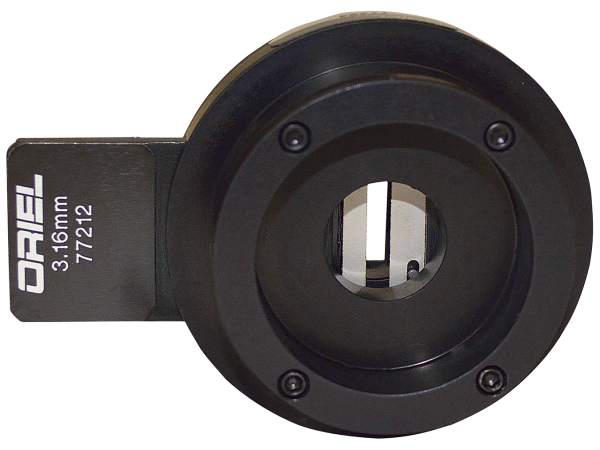

对于最大精度和重复精度（尤其是在高分辨率时），应使用固定狭缝。如果只需要几种狭缝尺寸，固定狭缝为最佳选择，因为它们价格更低。固定狭缝会滑入输入端口处的支架和双输出型号上侧向输出端口处的支架。无法对宽度和高度进行调整，但可以单独替换为其他狭缝尺寸。可单独出售单个固定狭缝，以便根据应用需求进行定制选择（请参阅配件部分）。为 CS130 单色仪订购两个完全相同的固定狭缝。狭缝宽度是确定仪器的分辨率和吞吐量的因素之一，窄狭缝可提供更高的分辨率和更低的吞吐量。

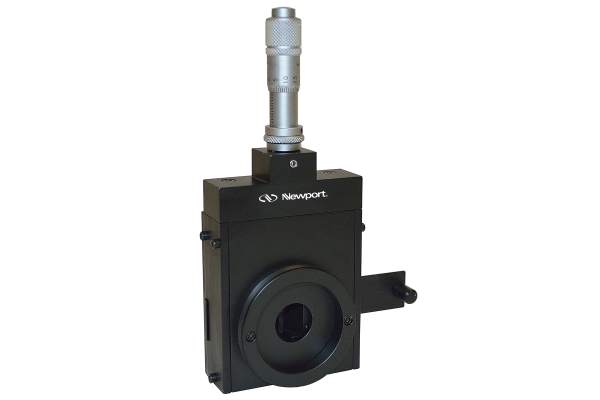

微米级可调狭缝可以提供灵活性和高吞吐量，但不如固定狭缝精确，也不可重复。微米级可调狭缝组件可在完全闭合至 3 mm 宽度范围内连续变化。能达到的最窄实际宽度为 4 µm。高度调节滑块可在 2 至 12 mm 之间调整高度。这种类型的狭缝设计为主要用于改变分辨率和吞吐量的通用性和方便性。

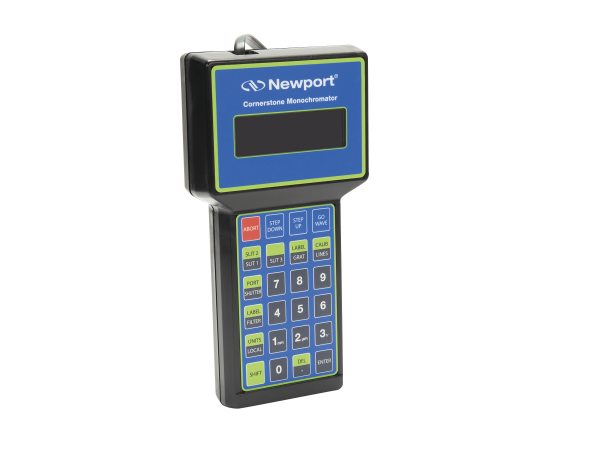

所有型号都包括一个连接器，可利用可选 74009 型手动控制器进行手动操作（无需计算机）。不需要记住命令或按键顺序。背光 LCD 显示器提供有关光栅选择、所选主动滤光片、电流波长和快门状态等信息。
