保偏机械式光衰减器
光纤可调衰减器是专用于手动调节光纤光路衰减的产品，衰减范围大，调节精度高，衰减值稳定，结构紧凑便于集成。另可提供电控的模块式光衰减器和台式光衰减器仪表。
特性
功率稳定
高动态范围
可远程监控
应用
光纤传感
光纤通信
光纤器件测试
规格参数
参数指标 Parameters | 单位 Unit | 最小值 Min. | 典型值 Typ. | 最大值 Max. |
波长范围 Typical value | nm | 1260-1650nm or 980nm/1064nm
| ||
衰减范围 Attenuation range | dB | 0 | 60 | |
衰减精度 Attenuation accuracy | dB | ±0.2 | ||
功率监控精度 Power monitoring accuracy | dB | ±0.15 | ||
消光比 Extinction ratio | db | ≥18 | ||
光功率 Transmission optical power | mW | 500 | ||
插入损耗 Insertion loss | dB | 1 | ||
波长相关损耗 WDL | dB | 1 | ||
偏振相关损耗 PDL | dB | 0.5 | ||
工作温度范围 Operating temperature range | °C | -20 | +65 | |
工作湿度范围 Operating humidity range | % | 70 | ||
尾纤接头类型 Fiber type | FC/APC, FC/UPC | |||
输入输出光纤类型 Wavelength (nm) | PM1550 | |||
尺寸 Dimensions | mm | 20.90(L)×12(W)×7(H) | ||

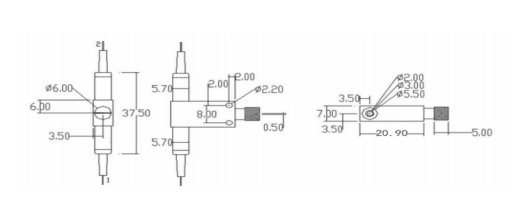

尺寸图
订货信息
波长 Wavelength | 衰减大小 Attenuation size | 尾纤套管直径 Diameter of pigtail casing | 尾纤长度 Fiber Length | 连接头形式 Connector |
13=1310nm 15=1550nm 10=1060nm X=others
| 1=0~60dB 2=0~40dB 3=0~30dB | 9=0.9mm 2=3mm | 0=0.5m 1=1m X=others
| FC/APC FC/UPC LC/UPC LC/APC SC/APC SC/UPC |
