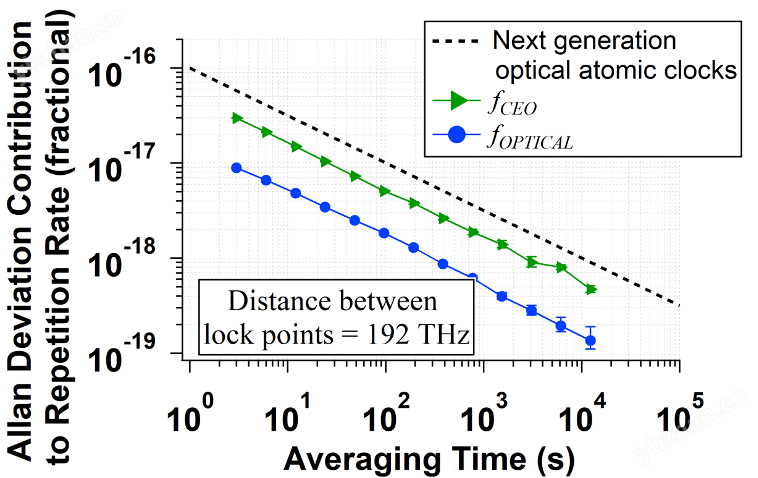

Vescent Photonics的FFC-100是一种*全稳定的倍频程频率梳,可*确控制重复率 (ƒ rep )、光学参考 (ƒ opt ) 和载波包络偏移频率 (ƒ CEO )。它是围绕 Vescent MLL-100 锁模激光器构建的,这是一种独立的铒基飞秒 MOPA。高度非线性的光纤拓宽了光谱,我们*的ƒ CEO 锁定检测减小了系统的尺寸、重量和功率。完整的FFC-100频率梳旨在确保稳定、低相位噪声运行,Allan Deviations 支持下一代光学原子钟。

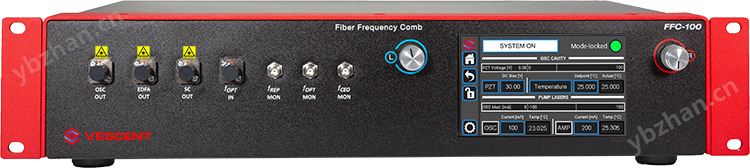

FFC-100为低尺寸、重量和功耗的一站式的稳定运行应用而设计:2U 19英寸机架安装机箱包含振荡器,放大器,泵浦激光器,超连续体产生模块,以及ƒ CEO检测和锁定以及控制电子单元。

简单的振荡器模式在每次启动时锁定,创新的无源SESAM模式锁定器是专门为坚固,长寿命而设计的。我们*特的振荡器设计也使它很容易*确出厂匹配重复率,用于两个(或更多)FFC-100梳多梳光谱实验。





技术参数

参数

备注

光输出

超连续谱、振荡器和放大器



重频控制

PZT 调制控制

0.3 - 1 ppm

取决于重频

PZT 控制带宽

>200 kHz


温度控制范围

±10kHz

15-50°C

开环重复率稳定性

<1 ppm/°C

取决于与室温温差

振荡器性能

中心波长

1560 ± 10 nm


标称重复率

80、100、200、250MHz

工厂可调谐至 5 kHz 以内

振荡器监视器输出功率

250 mW


带宽

>10 nm


泵浦功率调制带宽

>1 MHz

掺铒光纤将实际带宽限制在 ~30 kHz

偏振消光比

>20分贝

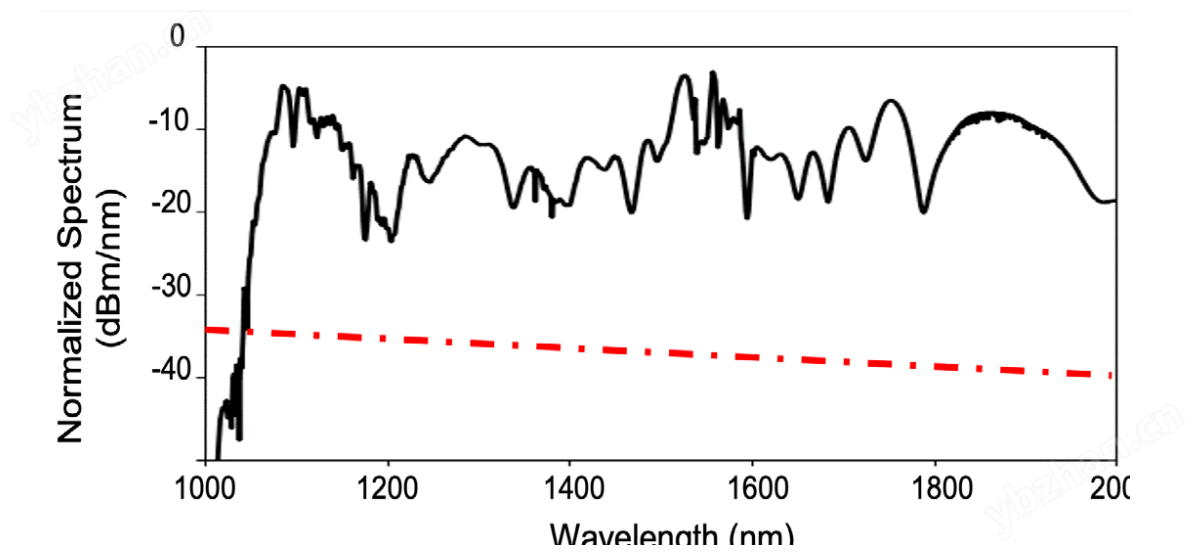

超连续谱性能

带宽

1,000 - 2,000 nm


平均功率

30mW


监控输出

ƒrep

信噪比

>50 dB


射频带宽

>500 MHz


射频功率

> -10 dBm


ƒopt

信噪比

>40 dB


射频带宽

>50 MHz


射频功率

> -40 dBm


ƒCEO

信噪比

>35 dB


射频带宽

>50 MHz


射频功率

> -40 dBm


物理属性

电源输入

100-230 VAC, 1 phase,

50-60 Hz


功耗

<40 W


尺寸

2U19寸机架

19 x 10 x 3.5"

48.3*25.4*8.9cm
