量子效率测量能力

量子效率测量系统允许用户量化光伏电池的性能。量子效率关注的是应用于细胞的入射光子被成功收集的比例。

Sciencetech 的光伏测试系统 (PTS) 是一套经济*效的完整交钥匙系统。它允许进行太阳能电池测试和表征的测量 ：

包含的测量值

● 电流-电压 (IV) 测试。VOC、ISC、Rshunt、Pmax、效率 % 和填充因子

● 光谱响应 (SR)：250-2500nm 范围

● 外部量子效率（EQE）| (IPCE)

● 内部量子效率（IQE 测试）

● 反射率和透射率测量

可选升级

● 恒定光电流法（CPM）

● 双束光电流 (DBM)

● 光热偏转光谱 (PDS)

● 稳态光电导 (SSPC)

● 温度控制

● 直流测量

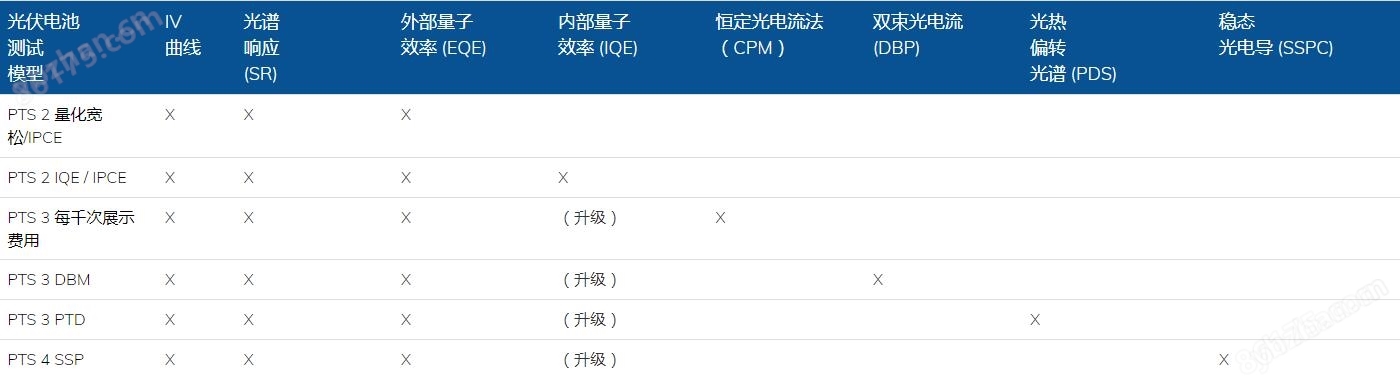

用于太阳能电池测试的量子效率测量系统 (PTS) 模型

Sciencetech Inc.设计和制造了五种不同的量子效率测量系统（PTS），如下表所示，用于实施不同的实验方法：外部和内部量子效率（EQE和IQE）、恒定光电流法（CPM）、双束光电流法 (DBP) 和稳态光导法 (SSPC)。

外部量子效率 (EQE | IPCE)

定义为太阳能电池产生和收集的载流子数量与入射光束的光子数量之比，不考虑样品反射、透射或吸收造成的损失。

内部量子效率 (IQE)

考虑样品处的损耗来计算 QE，即太阳能电池产生和收集的载流子数量与太阳能电池真正转换的光子数量的比率。

量子效率测量标准

用于太阳能电池测试和表征的量子效率测量

所有 Sciencetech 系统均遵守行业标准。Sciencetech光伏测试系统设备的设计和制造依据：

● ASTM E 1021-15：光伏器件光谱响应度测量的标准测试方法

● ASTM E948-09：在模拟阳光下使用参比电池测试光伏电池电气性能的标准测试方法

● IEC 60904-8：光伏 (PV) 设备光谱响应度的测量

● IEC 60904-1：光伏电流-电压特性的测量

包括用于验证的测试单元 (SCI-REF-NL)。SCIENCETECH 提供完整的质量控制报告，其中包括测试结果（校准、光谱响应、量子效率和 IV 测量）

量子效率测量系统的组件

该系统包括执行这些测量所需的所有高质量仪器：

● 基于可调谐光源单色仪（250-2500nm）。电动三重光栅转塔系统。Czerny-Turner 设计，带通可调 0.2-24nm

● 偏置光源。太阳光模拟器 3A (ASTM E927)。AM1.5G滤波器

● Keithley 2400 系列源表

● 斯坦福锁相放大器 SR800

● 光学斩波系统：频率在 4-200Hz 之间

● IQE 积分球

● 由可编程逻辑控制（PLC）控制的电源

● 手动控制快门

● 具有测量太阳能电池特性所需的现代用户友好软件的计算机

● 不透光测量室

PTS 系统配有不透光样品室，可在光学隔离中执行测量。这种屏蔽且不透光的测试区域外壳有一个方便的可拆卸盖子，允许从顶部、前面和侧面进入。
