PLD-NS-GSS的主要参数(脉冲电流,偏置电流,脉冲宽度,重复频率,温度设置)由计算机接口控制。

PLD-NS-GSS是专门设计用于通过控制偏置电流来抑制增益开关的一款驱动器。

PLD-NS-GSS兼容外部TTL输入，能控制从单发脉冲到1MHz重复频率范围。

PLD-NS-GSS具有外部输出，用于与每个电流脉冲同步。驱动器上有用于将蝶形激光二极管直接焊接到驱动器板上的焊盘，以及用于稳定散热的大型散热器。


特点：


参数：

参数

最小值

典型值

最大值

单位

输入

电压

4.8

5.0

5.2

V

电流

-

-

2

A

外部触发（50Ω）

3.3

-

5

V

输出

脉冲电流

-

-

1000

mA

恒流输出电压

1

-

3

V

偏置电流

-

-

150

mA

脉冲宽度*

2

-

100

ns

脉宽步进

-

0.2

-

ns

重复频率

0.001

-

1000

kHz

上升时间**

0.3

-

0.5

ns

下降时间**

0.2

-

1

ns

TEC电流

-1.5

-

1.5

A

TEC电压

1

-

4

V

TEC温度设置

15

25

50

℃

温度

工作温度

+10

-

+50

℃

存储温度

-20

-

+70

℃

温度，不结露

-

-

95

%

连接

电源和连接器

接线端子(1-282834-0 TE接口)

USB

Mini-USB, Type B (1734035-1 TE接口)

尺寸

尺寸

85×60×21 mm

重量

160 g


*最大占空比不超过2%

**输出性能取决于激光二极管的特性


兼容激光引脚

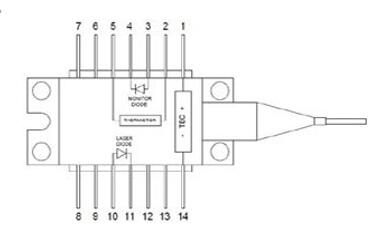

14-pin蝶形封装


序号

描述

序号

描述

1

TEC阳极

8

无

2

热敏电阻

9

无

3

监控PD阳极

10

LD阳极

4

监控PD阴极

11

LD阴极

5

热敏电阻

12

无

6

无

13

无

7

无

14

TEC阴极


10-pin蝶形封装


序号

描述

序号

描述

1

TEC (+)

6

激光管阳极(+)

2

热敏电阻

7

激光管阴极(-)

3

监控阴极(-)

8

无

4

监控阳极(+)

9

封装地线

5

热敏电阻

10

TEC (-)
