输入

电压

12

-

48

Vdc

电流

-

-

22

A

输出

功率

-

-

1000

mA

恒流输出电压1）

2

-

40

V

电流范围

0.0

-

25.0

A

电流纹波幅度

-

40

60

mA

电流纹波频率

-

425

-

kHz

电流设置精度

-

-

1.5

%

过电流值2）

5

26

30

A

软件启动上升时间3）

-

-

11

ms

软件启动下降时间3）

-

-

16

ms

上升/下降时间4）

-

50

70

µs

电流设定监控

-

50

-

mV/A

调制

触发输入电压

3.3

-

5

V

触发输入阻抗

-

500

-

Ω

触发脉冲频率

-

-

3

kHz

触发脉冲宽度

150

-

-

µs

触发电流延时

-

-

20

µs

模拟输入电压

0

-

10

V

模拟输入阻抗

-

4

-

kΩ

电流设定值

-

2.5

-

A/V

模拟输入频率5）

-

-

30

kHz

功耗

效率6）

-

-

97

%

最大功耗

-

-

42

W

温度

工作温度

+10

-

+40

℃

存储纯度

-20

-

+70

℃

湿度，不结露

-

-

95

%

连接

功率

2-pin接线端子（393900102 Molex）

CAN接口

8-pin带状线缆连接器(7-188275-8泰科电子)

连锁

触发

调制

电流监控

SMA (5-1814832-2 Molex)

尺寸

尺寸

70×56×34 mm

重量

≤200 g

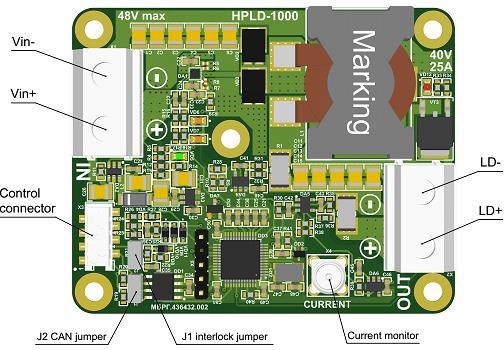

Vin+

连接电源的正极和负极。请注意极性。

使用规格为AWG#13或2.5mm2的线缆，长度不超过1米。

Vin-

LD+

连接到激光二极管的正极和负极，请注意极性。使用规格为  AWG#13或者2.5mm2的线缆。模式1的线缆长度不超过2米，模式2和模式3的线缆长度不超过200mm。

LD-

控制接口

1

CANH

连接到CAN接口，注意极性。

使用板上的跳线J1将一个驱动连接到CAN设备上。 如果连接了多个驱动到CAN设备，请删除除了最后一个驱动以外的所有板上的跳线J1。

2

CANL

3

Interlock+

连接到外部连锁电路。

开:锁定,低电平:可操作。

通过1 kΩ的电阻将内部电压提升到3.3V。使用集电极开路或干接点。注意极性。

使用板上的跳线J2来模拟连锁功能。删除板上的跳线J2以启用连锁功能。

4

Interlock-

5

Trigger+

连接到用于模式2、3的外部脉冲信号发生器。注意极性。

6

Trigger-

7

Modulation+

连接到用于模式3的外部模拟电压或外部正弦信号发生器。注意极性。

8

Modulation-

电流监控

连接到50Ω的示波器输入中以进行电流监测，50mV对应1A。使用SMA连接器。
