硅基高速2×2纳秒光开关器件及模块
Silicon-based High-speed Ns Optical Switch Modules 2x2
〖特性Features〗
n 优异的光学特性
Excellent optical properties
n 超快的响应速度Super-fast response time
n 高可靠性
High reliability
n 全固态结构
All solid structure
n 无移动部件结构紧凑
No moving parts,compact construction
〖应用Applications〗
n 光信号切换
Optical switching
n 高速网络保护
High- speed network protection
n 精密仪器
Precision instrument
n 医学，航天航空，传感
Medicine,aerospace,sensing
规格参数
〖性能参数Performance Parameter〗
参数 Item | 单位 Unit | 范围 Parameter |
波长范围 Wavelength range | nm | 1540~1560 |
插入损耗 Insertion loss | dB | 直通损耗：1.8~2； Through loss：1.8~2； 交叉损耗：1.8~2； Cross loss：1.8~2； |
偏振相关损耗 Polarization dependent loss | dB | 0.3~0.5 |
开关时间 Switching time | ns | 200~350 |
回波损耗 Return loss | dB | 40~50 |
串扰 Crosstalk | dB | -20~-17 |
供电电压 Supply voltage | v | 5 |
供电电流 Supply current | mA | 环境温度≥25℃，100mA； Ambient temperature≥25℃，100mA； 环境温度≤25℃，900mA Ambient temperature ≤25℃，900mA |
控制信号（TTL3.3V信号） Control signal（TTL3.3V Signal） | 高电平2V≤VIH≤5V； High level 2V≤VIH≤5V； 低电平0V≤VIL≤0.8V； Low level 0V≤VIL≤0.8V； | |
光接口 Optical interface | FC/APC | |
尾纤 Pigtail fiber | 以松纤方式引出，带松套管，长度1m Lead out with loose fiber type,with loose tube,length 1M. | |
工作温度 Operating temperature | ℃ | -25℃~45℃ |
贮存温度 Storage temperature | ℃ | -55℃~85℃ |
要求：对于任意型号2×2光开关，输入和输出编号相同时候为直通传输，不同为交叉传输。
Requirements:For any type of 2x2 optical switch,the same input and output numbers for the same through transmission,different for cross transmission.

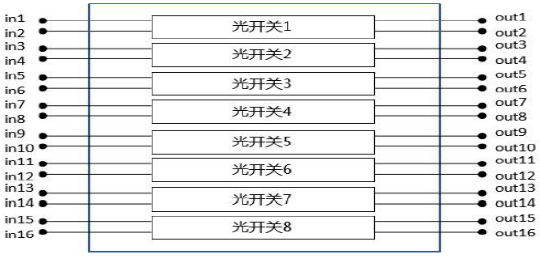

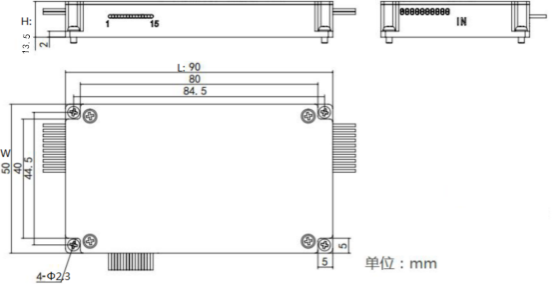

〖外形尺寸要求External size〗
〖未注公差按照GB/T1804-mUnlabeled tolerance according to GB/T1804-m〗
尺寸项目 Item | 尺寸值 Value(mm) |
L：长（mm） | 90±0.3 |
W：宽（mm） | 50±0.3 |
H：高（mm） | 13.5±0.2 |
安装孔间距（mm） Spacing of mounting holes（mm） | 84.5±0.15 |
安装孔间距（mm） Spacing of mounting holes（mm） | 44.5±0.15 |
固定孔（4个） Fixing hole（4） |
|
