高速光电探测器模块
简介
高速探测器模块是一款气密封装、高可靠性、低谐波失真的PIN探测器模块，适合用于光传输系统和高速激光信号测量。模拟带宽高，光电增益0.9 A/W，响应带宽覆盖1000~1650nm波长,直流耦合SMA射频口输出。
特性
高速直流耦合输出
高饱和输入功率
应用
光纤通信
超短脉冲激光测量
规格参数
参数指标 Parameter | 单位 Unit | 最小值 Min. | 典型值 Typ. | 最大值 Max. |
工作波长 Operating wavelength | nm | 1000 | 1650 | |
光平均功率输入范围 Average optical power input range | dBm | -10 | 10 | |
上升沿时间（14G） Rising time（14G） | ps | 18 | ||
上升沿时间（3G） Rising time（3G） | 125 | |||
光电响应 Photoelectric response | A/W | 0.9 | ||
回损 Return loss | dB | -37 | ||
输出阻抗 Output impedance | Ω | - | ||
3dB高频截止频率（14G） 3dB High frequencycut-off frequency（14G） | GHz | 14 | ||
3dB高频截止频率（3G） 3dB High frequencycut-off frequency （3G） | 3 | |||
供电电压 Power supply voltage | VDC | 5 | 7 | |
输出电压 Output voltage | 10mV | 1.5V | ||
产品尺寸 Size | mm | 100x70x28 | ||
工作温度 Operating temperature | °C | -5 | +55 | |
存储温度 Storage temperature | °C | -40 | +85 | |
光纤类型 Fiber type | SMF-28e单模光纤、FC/APC SMF-28e Single fiber、FC/APC | |||

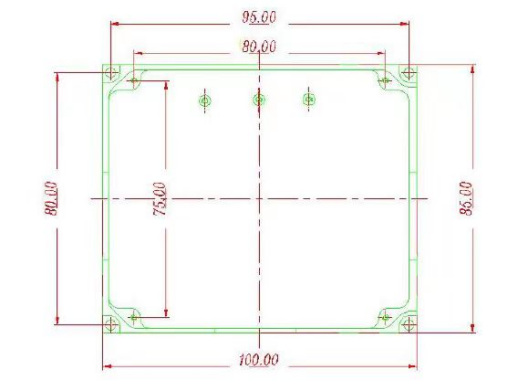

尺寸图
订购信息
带宽 Bandwidth | 供电方式 Power supply mode | 连接头类型 Connector type |
3=3GHZ 12=12GHz 18=18GHz 40=40GHz | 1=内部供电 1=Internal power supply 2=外部供电 2=External power supply | FC/APC FC/PC |
