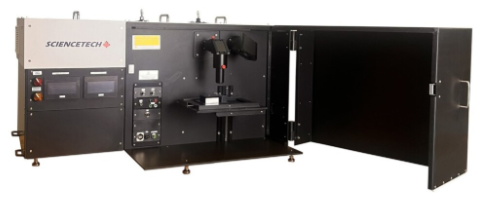

PTS-2-IQE IPCE/量子效率测量系统


特点 光谱范围 250-2500 nm

 150W 氙弧灯

 Keithley 2400 源表

 斯坦福 SR810 锁相放大器

 样品室采用防杂光屏蔽暗箱 用户可选的偏置电压

 手动控制快门





应用

 光伏检测

 IV 伏安特性测量

 光谱响应、外部和内部量子效率

 光电导性测量


技术规格

波长可调光源

·   150 W 短弧氙灯, 平均寿命1200 小时 1

· 250 - 2500 nm 调节/扫描范围 (氙灯)

· Czerny-Turner设计，具有可调节带通 0.2 to 24 nm (1200 l/mm 光栅)

·   转塔式自动三光栅系统 (包括 2 个光栅)

·  可调光束尺寸 (使用标准光学元件时小直径2.5mm)

·   包括带涂层的硬质等级排序滤光片

偏置光源

·   150 W 短弧氙灯, 平均寿命 1200 小时 1

·   辐照面积 25x25mm 3A等级, (ASTM E927-19) 太阳模拟器

·   包括已安装的 AM1.5G 滤光片 + 附加的滤光片槽.

参考探测器

·   带石英窗口的宽带热释电探测器

·   校准范围 250 - 2500 nm

测量系统

· Keithley 2400 源表 , 大读数 20 W, 200V , 1A 2

·   电压准确度 0.015% 和电流准确度 0.22%

·   100 个 IV 点的测量时间是44秒

·   电压偏置用户可设定范围 +/-10V

·   斯坦福锁相放大器SR800系列 (LIA-810)

·   斩波器 4-200Hz 3

·   标准自动时间常数特征

· 通过测量材料反射率（已包括硬件）来测量内部量子效率，波长范围300-1100nm.

·    升级版可提供温度控制功能 4

·    升级版可提供 DC 测量模式 5

软件和接口

·   现代风格的软件, 用.NET重新编程

· 与Windows 7, 10 , 32/64位系统兼容

·    数据文件可以输出保存为 ASCII格式

·   包括已经预先配置和测试好的控制电脑

·   内置微控制器开关，可以自动监控信号

· 1 US.B 端口

·    1 IEC 60320 C14 电源插口

适用标准

·   所有系统都提供用户设置和安装清单

· 质量控制报告包括全套测试结果 (校准, 频谱响应度, 量子效率和IV特性)

·   包括了用于校准的测试电池 (SCI-REF-NL)

·   详细用户说明用于软件和硬件的操作

· 设计符合ASTM E 1021-15 , ASTM E948, IEC 60904-8, IEC 60904-I 等相关标准

电源

·   单相, 可配置成230 VAC, 50 Hz 或 110 VAC, 60 Hz

备注：

1) 也可提供其它种类的灯用于定制化系统

2) 升级版有更多量程可选

3) 0-50Hz 的 CH-60斩波器可选

4) 添加 SCI-SCC3-TE cell chuck

5) DC模式


软件

PTS-2-IQE 系统提供了配套的SciPV 软件。 SciPV已经在 .NET 框架中重新编程，可以提供一种的用户体验和功能。
