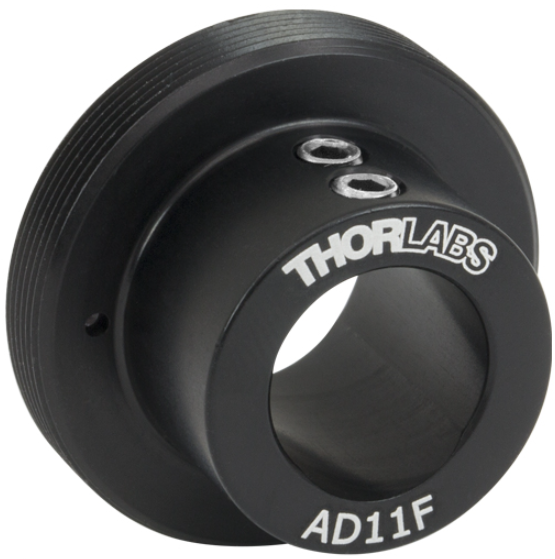

Thorlabs 型号AD11F SM1螺纹转接件，光滑内孔
产品特性
● SM1(1.035"-40)外螺纹
● 固定螺丝将组件固定在转接件中
● 提供用于固定准直器、准直激光二极管和准直套管、六角匀光棒和其他圆柱形组件的版本
产品介绍
这些SM1(1.035"-40)螺纹准直器转接件分别用于将Ø3.5到Ø16 mm准直器安装在SM1调整架、透镜套筒和笼式组件中。每个转接件具有SM1外螺纹和中心限位孔。所有转接件都有尼龙顶丝，用于将准直器紧靠限位孔形成的两条接触线(见左边机械制图)，并使准直器的光轴与SM1螺纹转接件的中心对齐。下表列出了每个组件中包含的固定螺丝尺寸和数量。
除AD8F和AD15F外，所有转接件中心孔相对两端上有两个小孔，兼容我们的SPW909和SPW801卡环扳手。
产品规格
Item # | Length | Intended for Use With: | Setscrews | Compatible Component Size | |
Diameter | Lengtha | ||||
AD11F | 0.59" (15 mm) | FC/PC, FC/APC, or SMA905 Fixed Collimators | Two, 1/16" (1.5 mm) Hex | 11 mm | ≥0.35" (8.9 mm) |
a. 这是用于安装组件的外壳部分长度，它可能比整个组件长度短。所列出的长度是使用给定转接件上所有固定螺丝所需的长度，但如果可以使用一个固定螺丝来固定组件，可以认为较短的组件也是兼容的。
