Thorlabs IC激光二极管控制器，SMT封装  MLD203CLNE


特性

这些OEM激光二极管驱动器可为表面安装的装置(SMD)提供稳定且低噪声的驱动电流。它们支持的最大工作电流为200 mA，最大恒流制输出电压为3 V，调制带宽最高为100 kHz(请看右表)。每个驱动器使用14引脚的表面贴装技术(SMT)进行封装，工作电压为5 V。其紧凑的外形(17.0 mm × 10.0 mm × 2.8 mm)使用了电镀半孔接头，便于进行表面安装和电路连接。

我们高度集成的驱动器包含软启动和节电保护，避免激光二极管受到瞬变电流迅速而突然的冲击。驱动器的工作设定值由所施加的电压控制，可以在装配时固定激光器的光学输出功率(通过外部电阻器)或使其可以调节(通过外部控制电压或可变电阻器)。它们还包含用于驱动器和激光二极管的参考电压输出端。

这些驱动器具有恒定电流和恒定功率的型号。右边的特性比较表格总结了各种型号之间的主要差异。完整的规格请看规格标签。

评估板

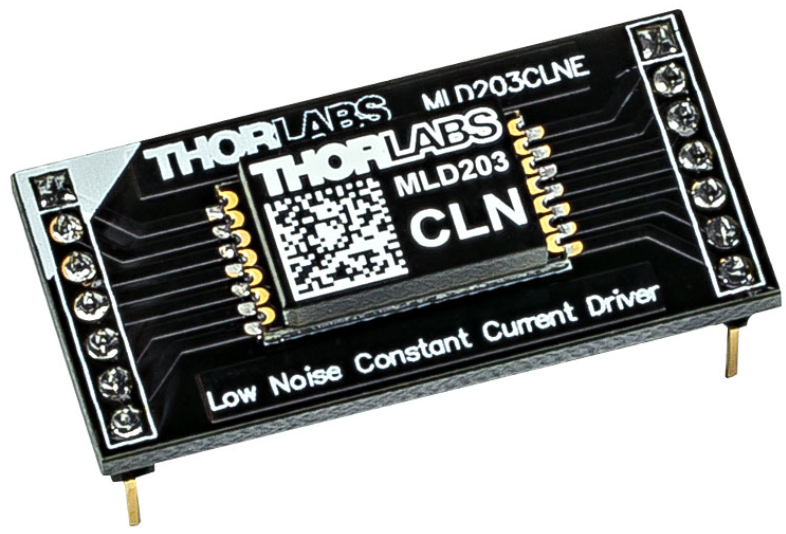

如果顾客想测试我们驱动器的性能特征，我们可以提供评估板。这种电路板包含母头DB9接头和螺丝终端，用于连接激光二极管；包含电位器，用于挑选驱动器的工作设定点；还包含母头SMA接头，用于调制信号。电源通过USB或5 VDC外部电源供应。我们的每个激光器都预先安装在了子板上，子板可将驱动器14引脚的SMT布局转变为评估板上匹配的插孔。

产品规格

Item #

MLD203P2(E)

Notes

Operating Mode

Constant Power

-

Laser Pin Codes

C and D

See Diagram Below

Supply Voltage

4.5 V to 5.5 V

-

Laser Current

Current Range

0 mA to 200 mA

-

Compliance Voltage

3.0 V (Max)

For 5 V Supply Voltage

Noise

3 µA (RMS)

10 Hz to 10 MHz
Measured with 10 Ω Resistor in Series with L635P5 Laser Diode (for MLD203P1) or with L637P5 Laser Diode (for MLD203P2)

Laser Power Control

Current Range of
Monitor Photodiode

2 µA to 2 mA

-

Accuracy

±2% (Typical)

Full Scale; After 10 Minute Warm-Up

Repeatability

±0.1%

Full Scale

Drift

20 nA

24 Hours, Tamb = 25 °C
Measured at P = 4.5 mW with L635P5 Laser Diode (for MLD203P1) or with L637P5 Laser Diode (for MLD203P2)

Temperature Coefficient

55 ppm/°C

-

Laser Current Setpoint

Input Impedance

1 MΩ

-

Input Voltage Range

0 V to 2.5 V

-

Voltage Conversion Coefficient Range

8 µA/V to 800 µA/V ± 5%

Adjustable

Laser Current Reference Output

Laser Current Coefficient

1 mV/mA

For 1 Ω Resistor in Series

Measurement Accuracy

1%

For ≥10 kΩ Load

Physical Data

Operating Temperature

-20 °C to +70 °C

Non-Condensing

Storage Temperature

-40 °C to +100 °C

Non-Condensing

Warm-Up Time for
Rated Accuracy

10 Minutes

-

Dimensions of SMT Package

17.0 mm × 10.0 mm × 2.8 mm

-

Dimensions of Daughterboard with SMT Package

38.0 mm × 19.0 mm × 12.9 mm

MLD203P1E and MLD203P2E Only

Weight

1.0 g

-

所有技术数据在23 ± 5 °C和45 ± 15%的相对湿度(不冷凝)时有效。

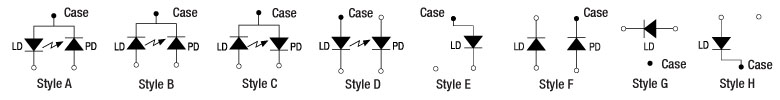

激光二极管引脚类型


所有引脚类型(从A型到H型)都兼容恒定电流工作。A型、B型、C型、D型和F型的引脚包含检测光电二极管，因此也兼容恒定功率工作。
