产品介绍

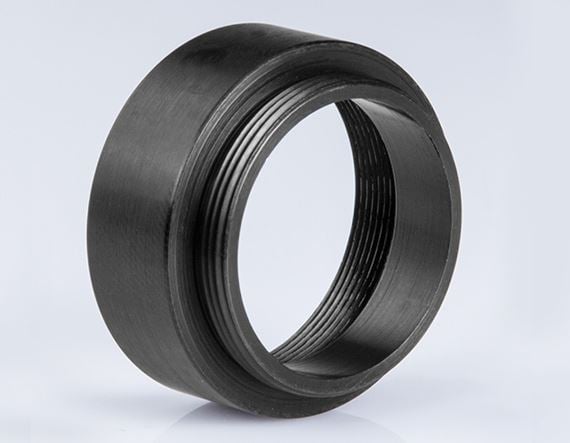

用于Mitutoyo物镜的TECHSPEC配件和适配器设计用于实现Mitutoyo物镜和管透镜与C接口相机和系统的轻松集成。C接口相机加长套管有M26 x 36 TPI内螺纹C接口外螺纹,可将物镜和管透镜轻松连接至任何C接口相机。加长套管长度152.5mm,这是使用MT-4或MT-40管透镜时在相机传感器上产生一聚焦图像的所需长度。

MT-1/MT-2和MT-L/MT-L4 C接口适配器都是带有外接和内接C接口螺纹的两件式装配。适配器包围管透镜,以实现与C接口螺纹系统的轻松集成。滤光片、分光镜和其他光学组件可集成于物镜和管透镜之间。用户可以在C接口适配器上使用10mm Mitutoyo来将远场校正物镜连接至MT-1/MT-2和MT-L/MT-L4 C接口适配器或其他的C接口组件。

注意:配合使用Mitutoyo物镜和RMS组件时,只可使用设计用于相似共轭体的设备。须拆下四个内六角螺钉,将管镜头放在 Mitutoyo MT-1/MT-2 和 MT-L/MT-L4 C 接口适配器内。


产品特性

● 相机加长套管支持与C接口相机的集成

● 适配器可实现MT-1和MT-2管透镜的轻松集成

● 与C接口或带RMS螺纹的组件连接


产品

 标题

 产品编码

Mitutoyo转C-mount相机152.5mm长度延长管

#56-992

Mitutoyo MT-1/MT-2 转C-mount适配器

#58-329

Mitutoyo MT-L/MT-L4 C接口转换器

#66-027

Mitutoyo转C-mount适配器,长度10mm

#55-743

Mitutoyo滤光片夹持器

#56-993

Mitutoyo转RMS适配器

#58-296

M26/C-Mount Turret

#19-534


技术数据
