产品特点

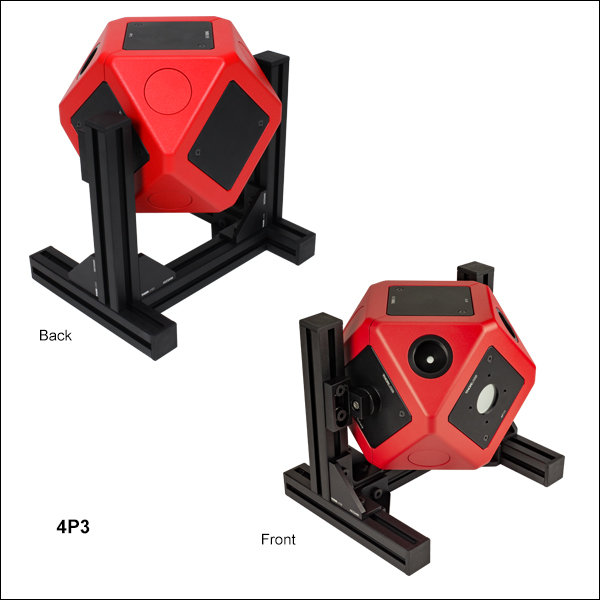

● 4P3：预配置用于光源测量
● 4P4：预配置用于反射测量
● 包含XE25导轨系统支架

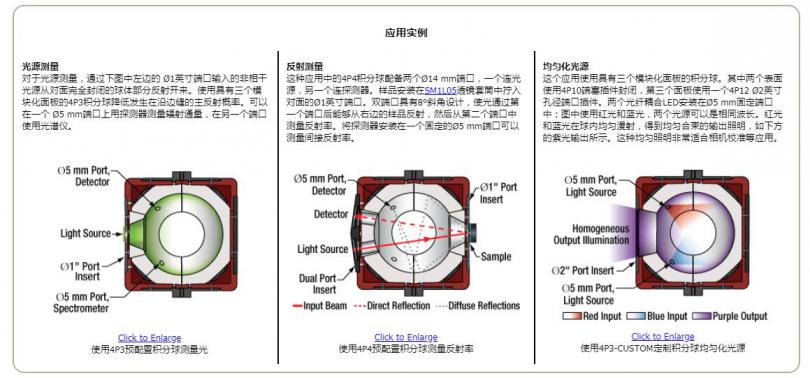

应用实例
4P3积分球预配置用于光源测量，其Ø1英寸端口用于安装光源，对面设计成连续表面。这样可以降低发生在端塞周围边缝的主反射概率。
4P4积分球预配置用于反射测量，请看上方中间的图示。光源对面的SM1螺纹Ø1英寸端口插件能够将样品安装在SM1螺纹安装座中(比如SM1L05透镜套管)。相对面上的两个Ø14 mm端口具有8°斜角设计，使得光从Ø1英寸端口中的样品上反射，然后从第,二个Ø14端口直接测量反射。使用两个Ø5 mm端口中的一个可以间接测量反射。
这些积分球使用M4带帽螺丝安装在附带的导轨系统中发货。如需拆下积分球，可以用3 mm六角扳手或球头起子取下螺丝。每个可更换插件通过两个M3螺丝固定；如需用其它插件更换默认插件，使用2 mm (5/64英寸)六角扳手或球头起子松开螺丝即可。
产品规格
| Item # | 4P3 | 4P4 | Custom |
|---|---|---|---|
| Inner Sphere Diameter | 100 mm (3.94") | ||
| # of Modular Faces | 3 | 4 | 3 or 4 |
| Interchangeable Port Inserts | Ø1" Port (4P11) Two Port Plugs (4P10) | Ø1" Port (4P11) Dual Ø14 mm Ports(4P13) Two Port Plugs (4P10) | User-Selectablea |
| Fixed Ports | Two Ø5 mm Ports, SM1-Threaded | Up to 8, User-Selectablea | |
| Maximum Reflectance | >95% @ 250 nm - 2500 nm >99% @ 350 nm - 1500 nm | ||
| Wavelength Range | 250 nm to 2500 nm | ||
| Operating Temperature | -20 °C to 60 °C | ||
| Operating Humidity | 5% to 95% | ||
| Weight of Unmounted Sphere | 2460 g | 2505 g | 2170 gb |
| Dimensions of Unmounted Sphere (L x W x H) | 134.2 mm x 150.0 mm x 134.2 mm (5.28" x 5.91" x 5.28") | ||
| Weight of Mounted Sphere | 3340 g | 3385 g | 3050 gb |
| Dimensions of Sphere Mounted to Rail System Standc (L x W x H) | 163.0 mm x 205.4 mm x 226.3 mm (6.42" x 8.09" x 8.91") | ||
a. 提供定制积分球，客户可以在下方的定制配置表中选择端口配置。
b. 未安装任何插件；最,终重量取决于在下方配置表中的选择。
c. 每个预配置模块化积分球包含一个支架，在定制版本中也可以通过下方的配置工具以选配附件提供。
积分球材料反射率
