Thorlabs 压电物镜位移器 PFM450E

特性

• 典型稳定时间25 ms，可实现快速采集和高帧速扫描

• 最大通光孔径Ø29.0 mm，支持大视场物镜

• 电容反馈传感器提供最低1 nm的分辨率，并帮助用户主动补偿漂移

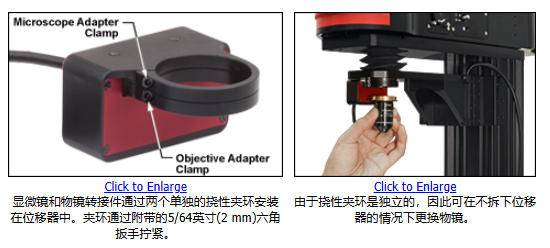

• 快拆挠性夹环，可以快速更换物镜

• 兼容正置、倒置和旋转显微镜

• 独立的Kinesis®或APT™界面，集成ThorImageLS® ，可通过外部电压控制

• 软件可以针对不同的物镜重量进行简单调节

PFM450E压电物镜位移器用于精细对焦调节和高速Z-stack图像采集，兼容Thorlabs的Bergamo® III系列多光子显微镜、共聚焦成像系统、Cerna®系列显微镜平台和第三方显微镜。位移器绕开了集成在显微镜中相对缓慢的步进电机，以实现3D快速扫描。内置电容反馈传感器在开环工作时提供1 nm的分辨率，闭环工作时提供3 nm的分辨率，同时主动补偿短期和长期漂移。

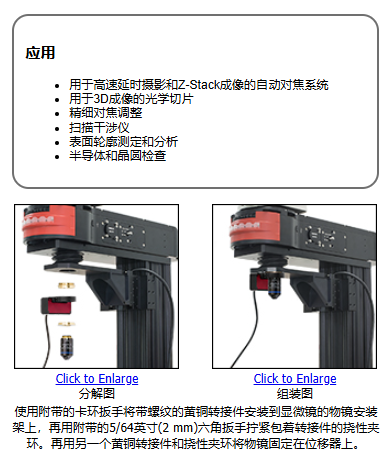

压电物镜安装架的最大通光孔径为Ø29.0 mm，最大负载为500 g(1.1 lbs)，兼容多光子和共聚焦显微应用中常用的大视场物镜。为了方便更换物镜，位移器分别通过单独的转接件连接显微镜和物镜。这种设计可以不必拆下其它组件来拆卸物镜。我们提供用于M32 x 0.75、M27 x 0.75、SM1(1.035"-40)、M26 x 0.706、M25 x 0.75和RMS (0.800"-36)螺纹的转接件。

每套位移器发货时都带有一台压电控制器，经过出厂校准以匹配相应的位移器。附带的独立运行的Kinesis或APT GUI、我们的ThorImageLS图像采集软件、或外部控制电压都支持物镜定位。详情请看软件&外部控制标签。控制器提供USB和RS-232接口，用于计算机控制；一个BNC输入端，用于输入正弦波、锯齿波和方波驱动信号；一个BNC输出端，能给出位移器内置电容传感器的定位反馈，或与压电驱动电压成比例的信号。此外，还有一个DB15接头，提供可与外部设备同步的信号。

• 包含PFM450E装箱单标签中显示的所有产品

• 需要下方出售的显微镜和物镜转接件

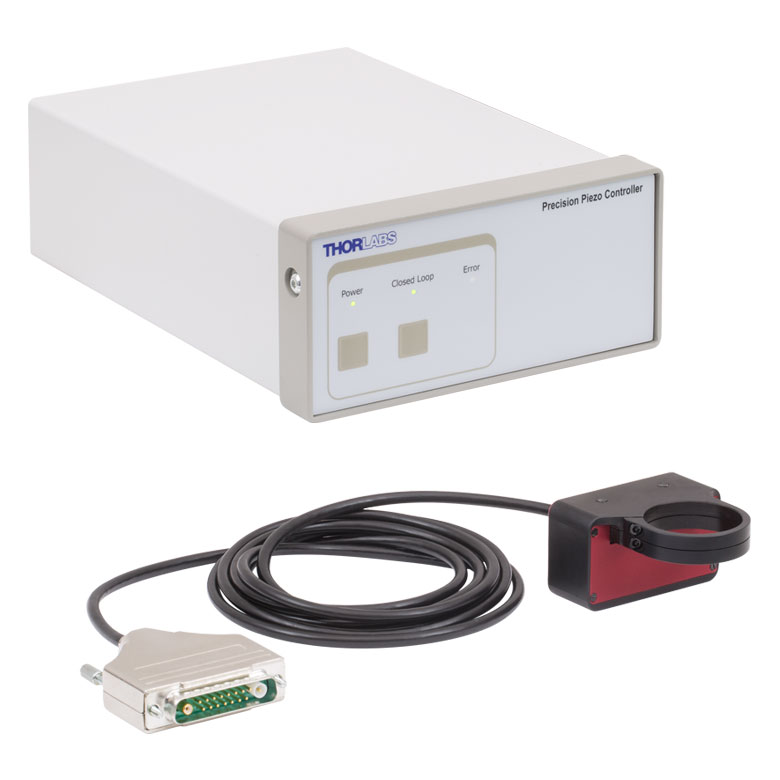

PFM450压电物镜位移器和PPC001压电控制器捆绑出售，经过出厂校准，套件型号为PFM450E。两者标有相同的序列号。不建议将压电物镜位移器与其它控制器配合使用。

对于周期较大的波形(即，总位移>200 µm的正弦波)，推荐的驱动频率为：

• 对于最大150 g的负载，≤25 Hz

• 对于150 g至250 g的负载，≤20 Hz

• 对于250 g至400 g的负载，≤15 Hz

• 对于400 g至500 g的负载，≤10 Hz
