Thorlabs Ganymede™系列SD-OCT系统 中心波长880 nm、900 nm或930 nm
Ganymede™系列完整的预配置系统
● 完整的预配置OCT系统，用于880 nm、900 nm或930 nm
● 使用其他Ganymede™系列组件可进行自定义配置
● 可配置的触发器，可集成到更大的实验中
●模拟输入，用于组合其他数据源与OCT信号
● 内部硬件诊断，gai,善 故障排除
● 提供公制预配置OCT系统

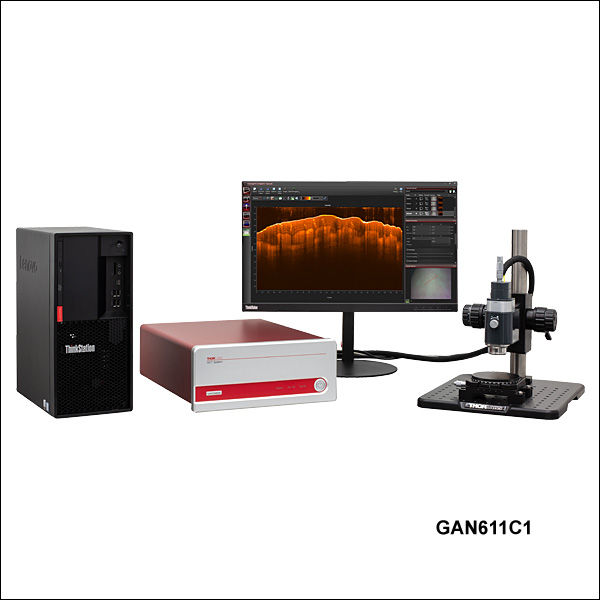

Thorlabs提供五种完整的预配置Ganymede OCT系统，每套系统 wan,全 兼容Ganymede系列所有的OCT组件。GAN111C1系统工作的中心波长为880 nm，具有高分辨率成像能力。GAN311C1和GAN611C1系统的中心波长为930 nm，非常适合高速、高分辨率成像应用。GAN621C1和GAN321CI系统的中心波长为900 nm，设计用于需要非常高分辨率的高速成像应用。Ganymede系统的A-扫描速率高达248 kHz，在1.5 kHz时的灵敏度为106 dB。
| Preconfigured System Included Componentsa | |||||
|---|---|---|---|---|---|
| System Item # | GAN111C1 | GAN311C1 | GAN321C1 | GAN611C1 | GAN621C1 |
| Base Unit | GAN111 | GAN311 | GAN321 | GAN611 | GAN621 |
| Scanning System | OCTG9 (Standard Scanner) | ||||
| Scan Lens Kit | OCT-LK3-BB | OCT-LK3-BB | OCT-LK2-BB | OCT-LK3-BB | OCT-LK2-BB |
| Reference Length Adapter | OCT-RA3 | OCT-RA3 | OCT-RA2 | OCT-RA3 | OCT-RA2 |
| Accessories: Stand and Stage | OCT-STANDb (Scanner Stand) and OCT-XYR1b (Translation Stage) | ||||
a. 点击组件描述链接到本页面下方相关部分。
b. 可选带公制支架和位移台的预配置系统。
| Preconfigured System Key Specifications | |||||
|---|---|---|---|---|---|
| System Item # | GAN111C1 | GAN311C1 | GAN321C1 | GAN611C1 | GAN621C1 |
| Center Wavelength | 880 nm | 930 nm | 900 nm | 930 nm | 900 nm |
| Imaging Depth (Air/Water) | 3.4 mm / 2.5 mm | 2.9 mm / 2.2 mm | 1.9 mm / 1.4 mm | 2.9 mm / 2.2 mm | 1.9 mm / 1.4 mm |
| Axial Resolution (Air/Water) | 6.0 µm / 4.5 µm | 5.5 µm / 4.1 µm | 3.0 µm / 2.2 µm | 5.5 µm / 4.1 µm | 3.0 µm / 2.2 µm |
| Lateral Resolution | 8.0 µm | 8.0 µm | 4.0 µm | 8.0 µm | 4.0 µm |
| A-Scan/Line Rate | 1.5 - 20 kHza | 1.5 - 80 kHzb | 5 - 248 kHzc | ||
| Sensitivity (Max)d | 106 dB (at 1.5 kHz) | 106 dB (at 1.5 kHz) | 102 dB (at 5 kHz) | ||
a. 四个不连续的A-扫描速率：1.5 kHz、5 kHz、10 kHz和20 kHz
b. 六个不连续的A-扫描速率：1.5 kHz、5 kHz、10 kHz、20 kHz、40 kHz和80 kHz
c. 七个不连续的A-扫描速率：5 kHz、10 kHz、25 kHz、50 kHz、100 kHz、200 kHz和248 kHz
d. 典型值，使用扫描仪通过参考/采样光路共线的光路测得，光路分光比为50%。
