Thorlabs 超复消色差物镜

● wu,限 远矫正超复消色差设计

● 非常适合成像或聚焦激光

● M25 x 0.75或M32 x 0.75 螺纹

● 设计用于焦距为200 mm的套筒透镜

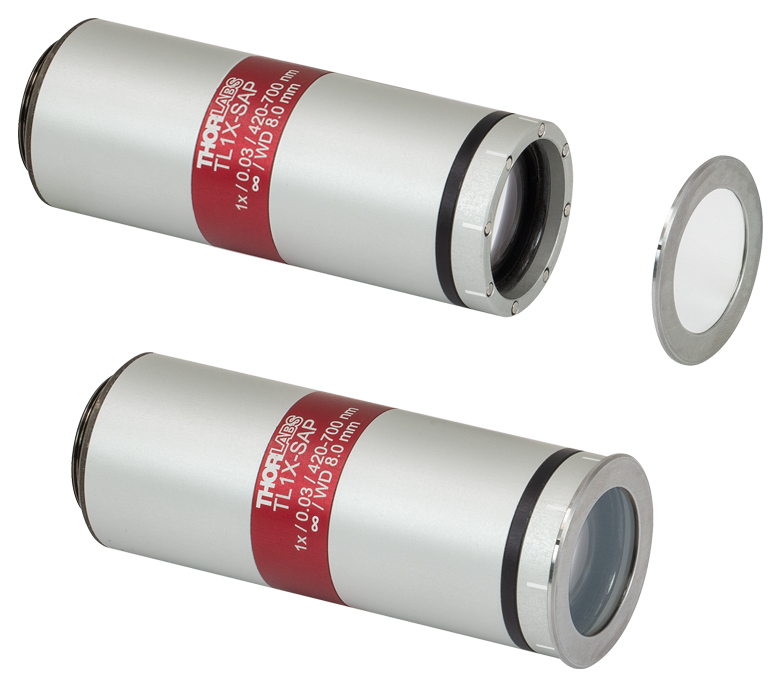

TL1X-SAP物镜包含一块可拆卸的波片，波片通过磁铁紧贴物镜套筒末端。套筒末端的白色标记和波片上的黑点用作旋转波片时的参考点。

配件

Thorlabs提供放大倍率为1X、2X、4X或10X的超复消色差显微镜物镜。这些物镜在宽视场范围内提供衍射 ji,限 性能，且整个视场没有渐晕效果。物镜配合焦距为200 mm的套筒透镜使用，且包含镀增透膜的光学元件，以提高透过率。

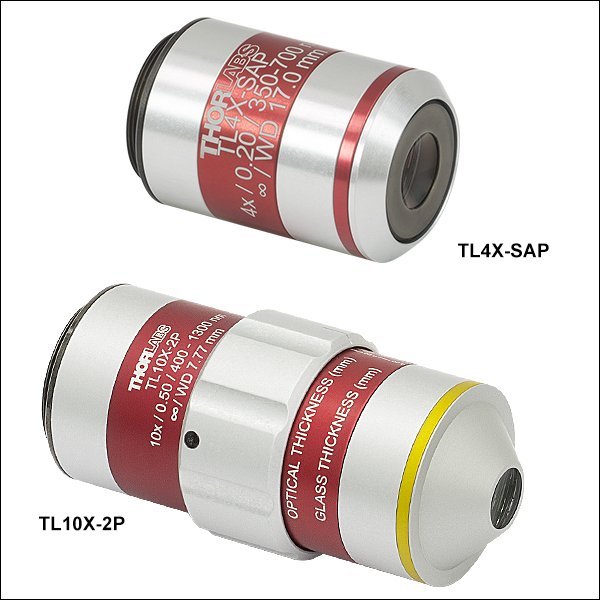

TL1X-SAP、TL2X-SAP和TL10X-2P物镜的齐焦长度为95.0 mm，而TL4X-SAP物镜的齐焦长度为60.0 mm，完整规格请看规格标签。为了一起使用这些物镜，我们提供PLE351齐焦延长管，可将TL4X-SAP的齐焦长度从60.0 mm提高到95.0 mm。

Item #	Wavelength Range	Ma	WD	EFL	NA	EPb	Resolutionc	OFN	PFL	Cover Glass Thickness	Performance Graphs	AR Coating Reflectance	Pulsed Damage Threshold	Objective Threading
TL1X-SAP	420 - 700 nm	1X	8.0 mmd	200 mm	0.03	12 mm	11.2 µm	22	95 mmd	0 - 5.0 mm		Ravg < 0.5% (420 - 700 nm)	-	M25 x 0.75; 3.8 mm Depth
TL2X-SAP	350 - 700 nm	2X	56.3 mm	100 mm	0.1	20 mm	3.4 µm		95 mm	0 - 5.0 mm		Ravg < 0.5% (350 - 700 nm)		M25 x 0.75; 3.2 mm Depth
TL4X-SAP	350 - 700 nm	4X	17.0 mm	50 mm	0.2		1.7 µm		60 mm	0 - 5.0 mm				M25 x 0.75; 3.6 mm Depth
TL10X-2P	400 - 1300 nm	10X	7.77 mm	20 mm	0.5		0.7 µm		95 mm	0 - 2.6 mme		Rabs < 2.5% (400 - 450 nm) Rabs < 1.75% (450 - 1300 nm)		M32 x 0.75; 3.2 mm Depth

a. 使用200 mm焦距的套筒透镜。                                                    M = 放大倍数             EA = 入射孔径

b. 入瞳直径(EP)在物镜后孔径处定义，通过EP=2*NA*EFL计算。  WD = 工作距离          OFN = 光场数

c. 理论瑞利分辨率由λ = 550 nm处的0.61*λ/NA确定。                     EFL = you,效 焦距     PFL = 齐焦长度

d. 带波片。                                                                                        NA = 数值孔径

e. 此物镜有一个校正环，用于补偿厚度范围内的盖玻片。
