Thorlabs 激光扫描组件 用于DIY Cerna®系统
● 光学扫描范围±15°(机械扫描范围±7.5°)，用于 zui,大 Ø4 mm的光束
● 通过用户提供的直流、正弦或锯齿波信号驱动
● BNC接头和NI 68引脚接头，用于位置控制与读取
● 有保护层的银膜，在可见光和近红外波段提供高反射率
● 扫描头兼容SM05和SM1螺纹、30 mm笼式系统以及接杆

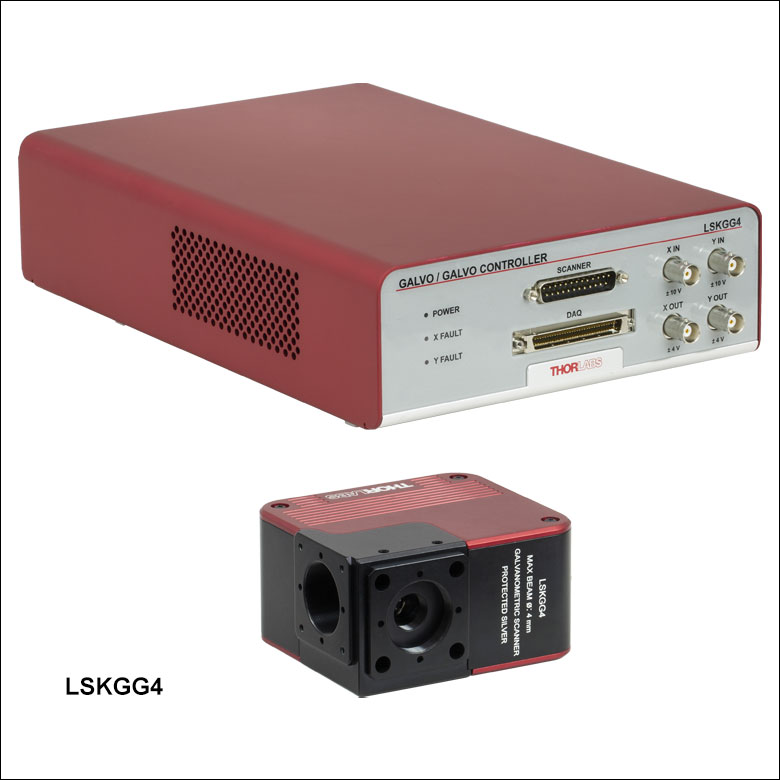

我们的LSKGG4振镜扫描仪包含两个振镜扫描反射镜，可以使入射激光束在X和Y方向偏移。与我们Bergamo II多光子显微镜、基于Cerna的四通道共聚焦显微镜系统和Veneto倒置显微镜中使用的振镜扫描仪相同，每个反射镜的机械扫描范围为±7.5°，对应的光学扫描范围为±15°。这样大的扫描范围足以探索Thorlabs SL50扫描透镜(用于激光扫描显微镜)的整个衍射 ji,限 视场(FN20)。
它有一个美国仪器(NI)68引脚的接头，通过NI数据采集卡或接线盒(不附带)可以直接控制和监测该扫描仪。通过两个BNC接头施加直流或正弦波驱动信号，可以调节光束。对于正弦波信号，支持的 zui,大 扫描速率为500 Hz。其他两个BNC接头用于提供X和Y位置反馈信号。
每个扫描反射镜具有有保护层的银膜，在可见光和近红外波段提供高反射率。由于镀的是金属膜，其性能在±7.5°机械扫描范围内会有轻微差异。
扫描头通过附带的DB25电缆连接到控制器。如果使用BNC输入接头驱动振镜反射镜，每个轴在200 kΩ的阻抗下需要±10 V的驱动电压。BNC输出接头的电压范围为±4 V，阻抗为2 kΩ。

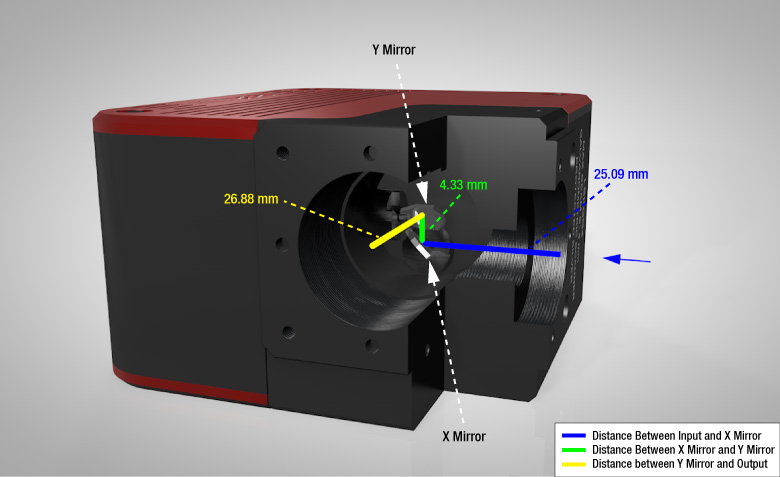

振镜扫描头的剖面图
定位扫描头使用的扫描透镜，须使其入射光瞳位于4.33 mm绿线的中点。
| Key Specificationsa | |
|---|---|
| Scan Range | ±7.5° Mechanical (±15° Optical) |
| Beam Diameter | 4 mm (Max) |
| Linearity | 99.9% |
| Repeatability | 8 µradb |
| Small Angle Step Responsec | 130 μs (Typical) |
| Maximum Step Angled | 0.65° |
| Time Delay Between Input and Output | 90 μs |
| Input Bandwidth | 0-500 Hz (Max)e |
a. 系统噪声在整个电压范围内低于16 bits(-10-10 V)。
b. 对应从最终位置的1%到99%移动0.1°的响应。
c. 这是反射镜能够在130 μs内稳定的 zui,大 增量运动。大于此值的运动，给电压曲线添加一个斜率(Δv/Δt，此处 v是电压差，t是时间差)。例如，步进角为1.3°，则稳定时间为260 μs。
d. 所测±10 V正弦波的带宽。结果可能会因所选的波形而有差异。
规格
| LSKGG4(/M) Specifications | ||
|---|---|---|
| Internal Galvanometers | ||
| Item #s | QG4X-AG and QG4Y-AG | |
| Mirrors | ||
| Mechanical Scan Range | ±7.5° | |
| Optical Scan Range | ±15.0° | |

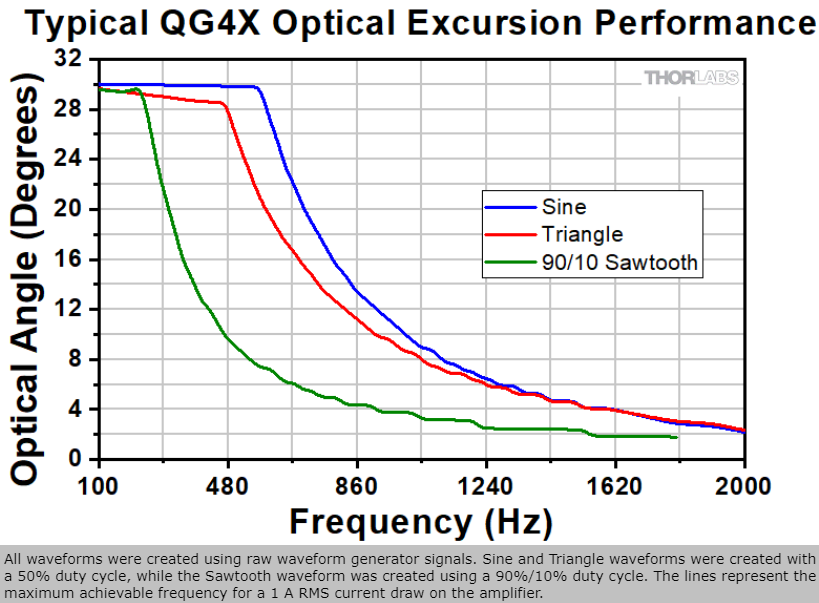

| Optical Scan Angle vs. Frequencya |  | |
| Beam Diameter | 4 mm (Max) | |
| Coating | Protected Silver | |
| Reflectance (Average)b | >92% (450 - 500 nm) >94.5% (500 - 2000 nm) >98% (2 - 10.6 µm) | |
| X Mirror Clear Aperturec | Ellipse 6.22 mm Major Axis 4.00 mm Minor Axis | |
| Y Mirror Clear Aperturec | Ellipse 5.82 mm Major Axis 5.22 mm Minor Axis | |
| Front Surface Flatness | < λ/4 (at 633 nm) | |
| Front Surface Quality | 40-20 Scratch-Dig | |
| Substrate | Fused Silica | |
| Position Sensor | ||
| Repeatability | 20 µradd | |
| Small Angle Step Responsee | 200 μs (Typical) | |
| Maximum Step Anglef | 0.65° | |
| Time Delay Between Input and Output Signal | 110 μs | |
| Linearity | 99.9% | |
| Scale Drift | 30 ppm/°C (Max) | |
| Zero Drift | 20 μrad/°C (Max) | |
| RMS Current (Max) | 2.0 A | |
| Peak Current | 6.0 A | |
| Input / Output | ||
| BNC Input | Voltage | -10 V to 10 V |
| Impedance | 10 kΩ | |
| Scale Factor | 1.33 V per Mechanical Degree | |
| BNC Output | Voltage | 0.5 V/deg. or ±3.75 V |
| Impedance | 1 kΩ | |
| Scale Factor | 0.5 V per Mechanical Degree | |
| Controller Voltage Input | 90 - 264 VAC, 50 - 60 Hz | |
| Power Consumption | 120 VA (Max) | |
| Physical | ||
| Scan Head Dimensions | 100.2 mm x 84.5 mm x 50.8 mm (3.95" x 3.33" x 2.00") | |
| Controller Dimensions | 316.7 mm x 199.8 mm x 79.2 mm (12.47" x 7.87" x 3.12") | |
| SM Threading | Internal SM05 (0.535"-40) Internal SM1 (1.035"-40) | |
| Cage Compatibility | 30 mm Cage (4-40 Tap, 4 Places; Ø6 mm Bore, 4 Places) | |
| Post Mounting | 1/4"-20 (M6) Tap, 4 Places | |
| Operating Temperature Range | 0 to 40 °C | |
数据为带X轴反射镜的QG4X振镜的典型数据，由于Y轴反射镜的形状和负载差异，QG4Y振镜的性能会略有不同。详情请见手册。
典型的反射率曲线如右图所示。
X轴和Y轴反射镜在右侧剖面图中标出。
系统噪声在整个电压范围(-10-10 V)内低于16 bits。
对应从* 终位置的1%到99%移动0.3°的响应。
这是反射镜能够在200 μs内稳定的*大增量运动。大于此值的运动，给电压曲线添加一个斜率(Δv/Δt，此处Δv是电压差，Δt是时间差)。例如，步进角为1.3°，则稳定时间为400 μs。
