Thorlabs 振镜扫描头与控制器 LSKGG4
光学扫描范围±15°(机械扫描范围±7.5°)，用于最大Ø4 mm的光束
通过用户提供的直流、正弦或锯齿波信号驱动
BNC接头，用于位置控制与读取
兼容美国国家仪器(NI)的数据采集卡和接线盒
有保护层的银膜，在可见光和近红外波段提供高反射率
紧凑型扫描头外壳有SM螺纹，兼容30 mm笼式系统，可以安装接杆

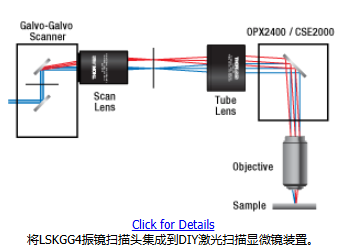

我们的LSKGG4(/M)振镜扫描头包含两个振镜扫描反射镜，可以使入射激光束在X轴和Y轴方向偏移。与Bergamo® III多光子显微镜和基于Cerna®的完整共聚焦显微镜系统中使用的振镜扫描仪相同，每个反射镜的机械扫描范围为±7.5°，对应的光学扫描范围为±15°。这样大的扫描范围足以探索Thorlabs SL50扫描透镜(用于激光扫描显微镜)的整个衍射极限视场(FN20)。
扫描头有一个美国国家仪器(NI) 68引脚的接头，通过NI数据采集卡或接线盒(不包含)可以直接控制和监测此扫描头。通过两个BNC接头输入直流、正弦、锯齿或三角波驱动信号，可以调节光束。其他两个BNC接头用于提供X轴和Y轴位置反馈信号。此扫描头也兼容Vidrio的ScanImage软件。

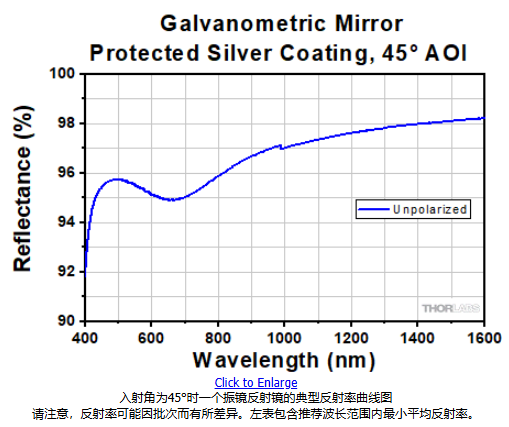

每个扫描反射镜都有带保护层的银膜，在可见光和近红外波段提供高反射率；详情请看规格标签。由于镀的是金属膜，其性能差异在反射镜±7.5°的机械扫描范围内很小。

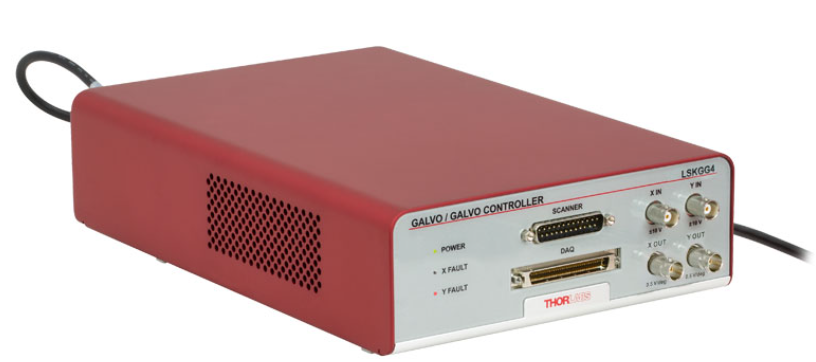

扫描头通过附带的DB25电缆连接到控制器。如果使用BNC输入接头驱动振镜反射镜，每个轴在10 kΩ的阻抗下需要±10 V的驱动电压。BNC输出接头的电压范围为±3.75 V，阻抗为1 kΩ。
安装
扫描头的输入面有SM05(0.535"-40)内螺纹、SM1(1.035"-40)内螺纹和四个用于我们的30 mm笼式系统的Ø6 mm孔，而输出面有SM1内螺纹和四个用于30 mm笼式系统的4-40螺孔。
请注意，扫描透镜的位置需使其入射光瞳位于两个振镜反射镜的中点；入射光瞳对于输入面的距离为27.255 mm，而对于输出面，这个距离为29.045 mm。对于CLS-SL扫描透镜，可以使用我们的LCP02(/M)笼式系统尺寸转接件将30 mm笼式系统转接到60 mm笼式系统，从而通过LCP8S笼板在正确的位置安装并定位此扫描透镜。SM1A70转接件有SM1外螺纹和SM30内螺纹，能将SL50-CLS2、SL50-2P2或SL50-3P扫描透镜定位在距离扫描头输出端的正确距离处。
扫描头重0.56 kg，因此，可以直接使用Ø1/2英寸接杆或Ø1英寸接杆来支撑。其底部有四个1/4"-20(M6)螺孔。
