Thorlabs 扩束器，固定放大率，紫外熔融石英


特性

Thorlabs的紫外熔融石英扩束器可以将准直光束的直径扩大或缩小2倍，3倍，5倍，10倍或20倍。这些伽利略型扩束器采用低像差、空气隙设计，产生的波前误差小于λ/4(即衍射极限性能)，使其对扩束后M²值的影响降到最小。扩大的光束可以聚焦成很小的衍射极限束腰，这对于具有窄小输入孔径的光学元件或仪器(比如我们的法布里-珀罗干涉仪)可能是必要的。

扩束器中使用的光学元件可选五种增透膜，从而将空气与玻璃界面处的反射降到最低。产品型号以-UVB结尾的扩束器镀有240到360 nm宽带增透膜。其它扩束器使用V形增透膜光学元件。V膜因其反射率曲线的形状而得名，这种膜的反射率在设计波长处达到最小，在设计波长两侧急剧增大。与宽带增透膜相比，这种镀膜设计在更窄的工作范围内提供更低的反射率。四种V膜扩束器的中心波长匹配Nd:YAG激光线：266 nm，355 nm，532 nm或1064 nm。20X放大倍率扩束器只可选355 nm、532 nm或1064 nm V膜。关于镀膜性能的更多信息，请看规格和增透膜标签。

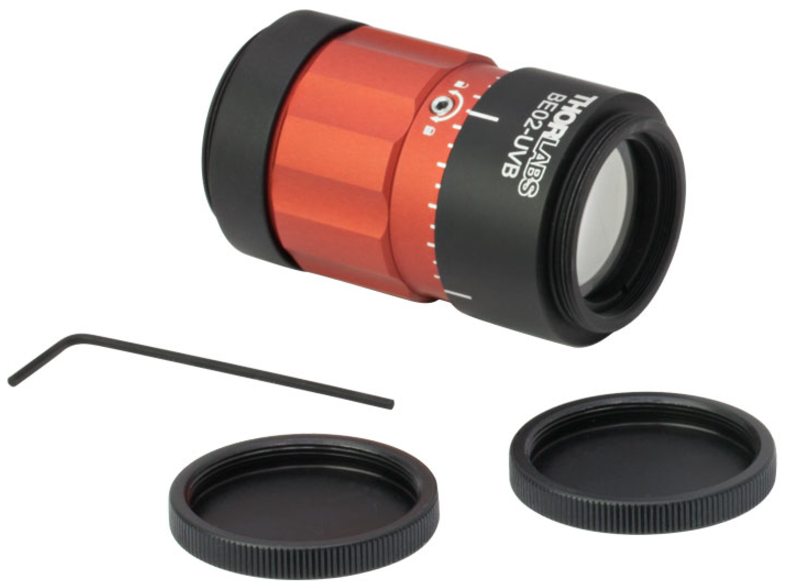

滑动透镜设计既能调节准直，同时能将透镜调节时固有的光束偏移效应降到最小。如右图所示，红色环用于调节输出光束准直；达到所需的准直后，可用附带的0.05英寸六角扳手拧紧螺丝固定。

安装选项
2X，3X，5X和10X光束扩束器具有光滑安装表面，与我们的Ø1英寸透镜套管具有相同的Ø1.2英寸直径。20X扩束器具有Ø2.2英寸光滑安装表面，与我们的Ø2英寸透镜套管相同。接杆安装选项包括SM1RC(/M)透镜套管滑环和SM1TC透镜套管夹具[SM2RC(/M)和SM2TC适用于20X光束扩束器] 。或者，扩束器可通过CP36 30 mm笼板或使用SM2A21安装转接件和LCP35 60 mm笼板集成到我们的笼式系统中(20X光束扩束器直接适用于LCP36)。详细安装如下所述。我们也提供SM1A52转接件，能够将输入端接合M30 x 1.0螺纹组件。

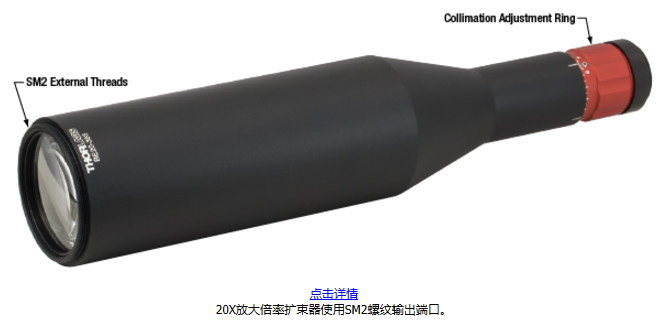

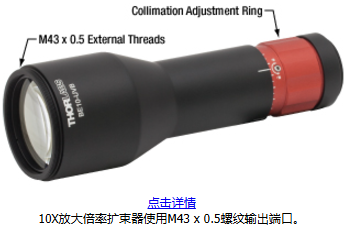

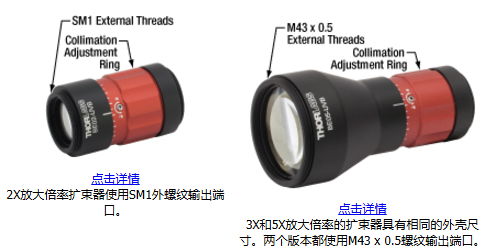

这些伽利略型光束扩束器具有螺纹输入孔径和输出孔径，方便沿着扩束器光轴安装其它透镜和滤光片。扩束器的输入端具有SM05(0.535"-40)内螺纹和SM1(1.035"-40)外螺纹，方便与Thorlabs透镜套管和其它光学组件一起使用。页面下方的表格中列出了输出螺纹类型。外壳设计使得在旋转准直调节环时安装表面和螺纹末端都不会旋转，所以用户在调节发散角时不会影响任何已经安装的光学元件，并维持指向稳定性。

Thorlabs也提供许多其它类型的扩束器，包括用于宽带应用的消色差固定倍率扩束器、用于中红外应用的固定放大倍率扩束器或具有反射设计以解决色差问题的反射型扩束器。我们还提供可变放大倍率扩束器，包括我们的紫外熔融石英或消色差变焦扩束器。关于我们更多扩束器产品的信息，请看扩束器标签。

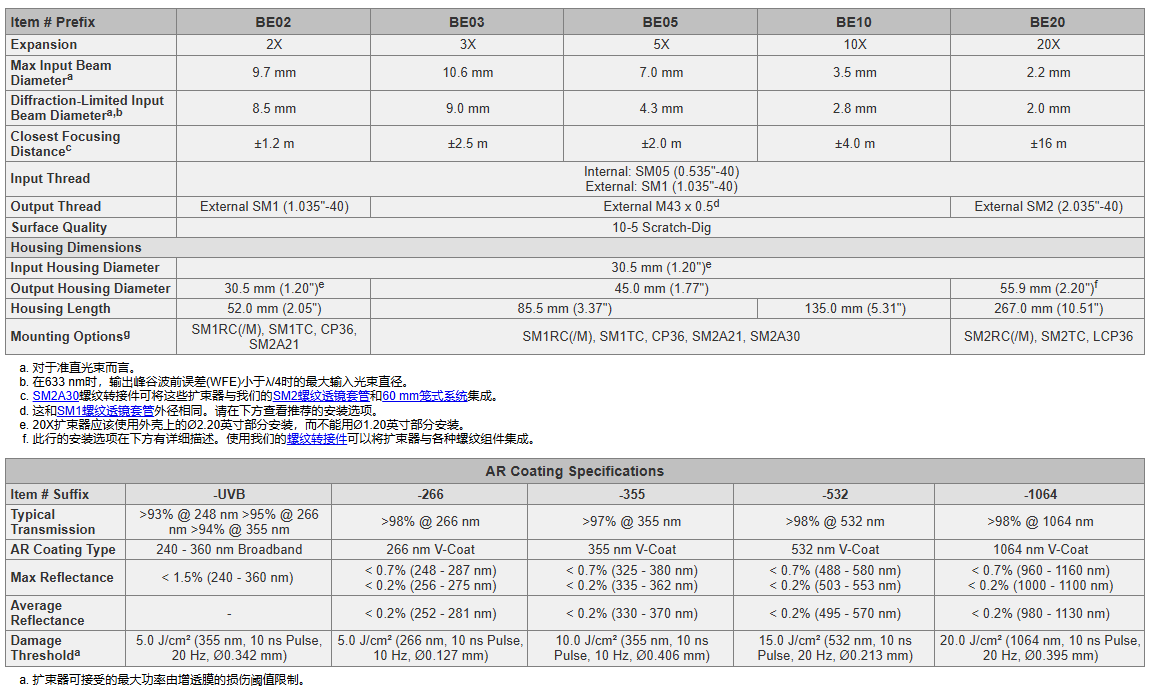

产品规格
