Thorlabs 宽带多模光纤环形器 WMC系列 三端口器件 光遗传学应用

● 多模熔融光纤环形器/合束器

● 耦合效率高

● 模式不敏感

● 工作波长范围内对波长不敏感

● 不可逆

● 适合荧光、光谱或光遗传学应用

● 每根WMC附带测试报告

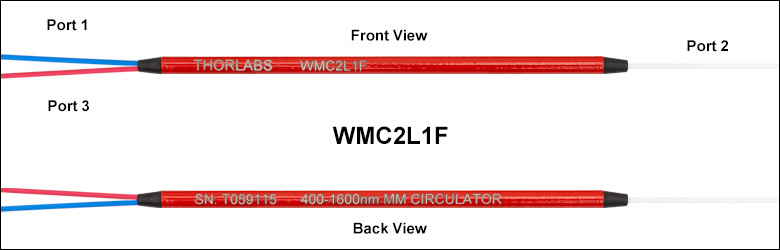

每根WMC都刻有产品型号、序列号和波长范围，以便识别。光纤护套的不同颜色用于区分不同端口：Port 1(蓝色)、Port 2(白色)和Port 3(红色)。

Thorlabs与战略合作伙伴Castor Optics合作设计并生产这个系列的宽带多模光纤环形器(WMC)。这些熔融光纤WMC是三端口器件，具有平坦的光谱响应，且多模传递效率(Port 1 → Port 2)和多模传输效率(Port 2 ↔ Port 3)高，用于在单根光纤中组合多个信号或照明/探测通道。全光纤的WMC系列是一种 gao,效 管理多模光的 duo,功能 产品，适合漫反射光谱、荧光光谱和光遗传学应用。

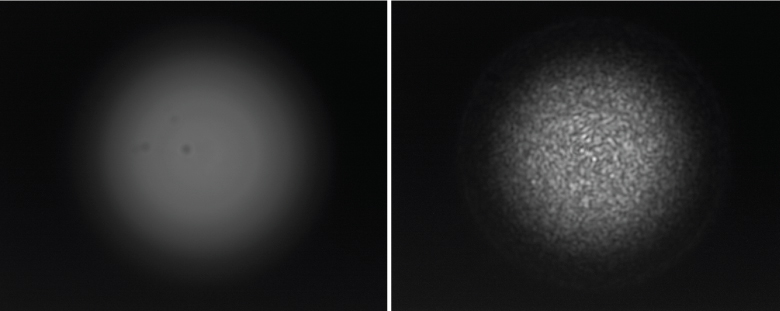

EMD光源(左图)或632 nm激光器(右图)通过WMC1H1F环形器的输出远场图像

WMC3L1F和WMC3L1S环形器的NA大，特别适合光遗传学应用，如右 zui,下 图所示。恰当管理port 2接头处的背向反射，就可以将环形器用作组合照明和收集装置，用于漫反射光谱应用。

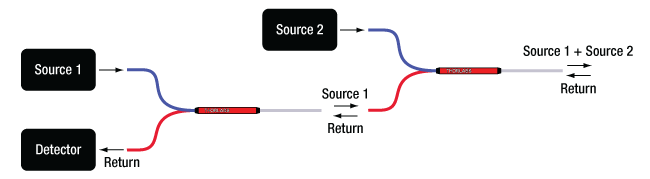

WMC串联通过将多个光源的光输入port 1(蓝色)来组合光。从port 2(白色)返回     的信号会从port 3(红色)输出。

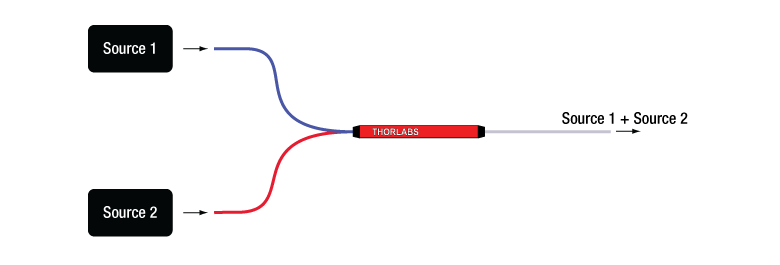

单个WMC用于组合两个光源的光。

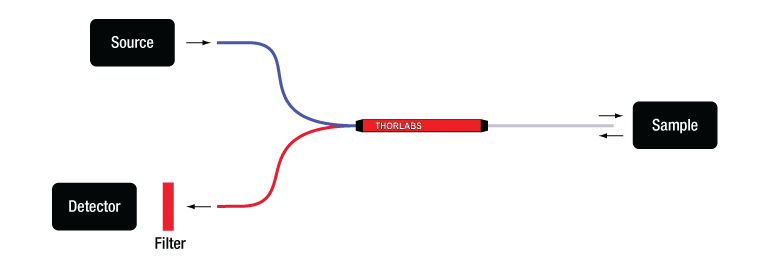

WMC可以保持高信号功率，适合光遗传学应用，应用中的激发光可以通过滤光片与返回信号隔离。

宽带多模光纤环形器：纤芯Ø50 µm，0.22 NA到纤芯Ø105 µm，0.22 NA

zhi,定 在室温条件下、带宽范围内、无接头、使用MWWHF2 LED光源时测得。

光暗化可能会影响较短波长(≤500 nm)下的长期性能。

zhi,定 通过器件允许的 zui,大 总功率。bi,须 在用户的设置内确定高功率条件下的耦合器性能和可靠性。

可以根据要求提供其他引线长度和接头选项。

宽带多模光纤环形器：纤芯Ø105 µm，0.15 NA到纤芯Ø200 µm，0.22 NA

zhi,定 在室温条件下、带宽范围内、无接头、使用SLS201L光源时测得。

光暗化可能会影响较短波长(≤500 nm)下的长期性能。无法保证中心波长在1383 nm的水吸收区域内的性能。

zhi,定 通过器件允许的 zui,大 总功率。bi,须 在用户的设置内确定高功率条件下的耦合器性能和可靠性。

可以根据要求提供其他引线长度和接头选项。

宽带多模光纤环形器：纤芯Ø105 µm，0.22 NA到纤芯Ø200 µm，0.39 NA

zhi,定 在室温条件下、带宽范围内、无接头、使用SLS201L光源时测得。

光暗化可能会影响较短波长(≤500 nm)下的长期性能。无法保证中心波长在1383 nm的水吸收区域内的性能。

zhi,定 通过器件允许的 zui,大 总功率。bi,须 在用户的设置内确定高功率条件下的耦合器性能和可靠性。

可以根据要求提供其他引线长度和接头选项。
