Edmund 品质ReflX™反射物镜
衍射极限性能：传输波前，RMS: λ/14
锥形设计可以在45度入射角的时候方便的安装和拆卸
为降低衍射效应采取了弯曲结构

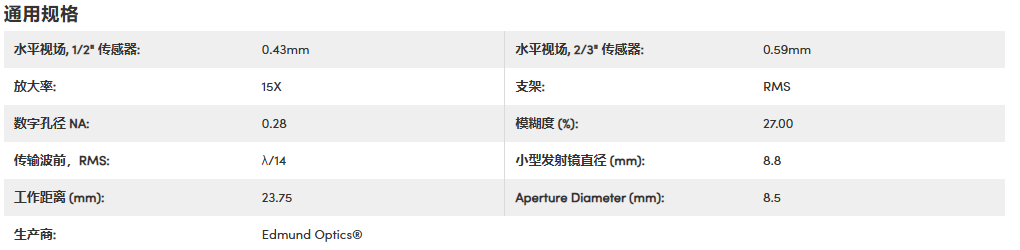

放大率:
15X
数字孔径 NA:
0.28
Aperture Diameter (mm):
8.5
小型发射镜直径 (mm):
8.8
入射瞳孔 (mm):
7.4
水平视场, 1/2" 传感器:
0.43mm
水平视场, 2/3" 传感器:
0.59mm
焦距 FL (mm):
13.30
生产商:
Edmund Optics®
支架:
RMS
模糊度 (%):
27.00
传输波前，RMS:
λ/14
工作距离 (mm):
23.75
我们的ReflX™反射物镜是和原来的反射物镜加了个可以减小P-V值的装置，可以在入射角为45度时使用。生产这种反射物镜的作用是可以达到λ/4P-V的波前，此时需要反射镜有很高的精度。为此我们的精加工中心使用QED Q22-MRF磁流体加工设备和QED SSI干涉仪来加工和检测我们的反射面形，此精度可以达到1/20ΛP-V值。
远场校正镜头可用于调焦，而有限共扼镜头可用于成像方面。当加一个200mm的二级转接镜头使，远场校正镜头也可用在成像方面。加上滤光片和分光镜后，本镜头可用在生物医疗和荧光显微方面。远场镜头的标准后截距为160mm,可与普通的DIN镜头互换.值得注意的是受光路结构的限制，这两款镜头的像面中心的亮度低，比较朦胧。
在许多情况下需要一个入射角大于45度的阵列，为了适应这些不常见的角度，惠普的RelX™ 使用锥形设计提供了一个距离物面大于6mm。
为了消除由直纹导致像面的衍射效应，HP RelX™ 采用了一个弯曲设计，所有的内部结构都在美国加工、装配、测试、并用ZYGO 干涉仪认证,而且每一个面都认证。对于客户的要求，包括激光镀膜和不同的腔长，请与我们的销售部门联系。
