可拆装光纤滤光片立方,用于光纤光度测量、荧光测量或多模波分复用(WDM)
三个端口带有光纤准直器
消色差:400 - 700 nm
推荐用于≥Ø200 µm纤芯直径的≤0.5 NA光纤
FC/PC 2.2 mm宽键插头
一个自由空间端口
包含一个用于安装荧光滤光片组的DFM1T1插件
包含闭光的盖子,用于未使用的光纤或自由空间端口
额外的DFM1T1插件可在下方购买
用于并排连接两个立方的C4W-CC 30 mm笼式立方连接件(单独出售)

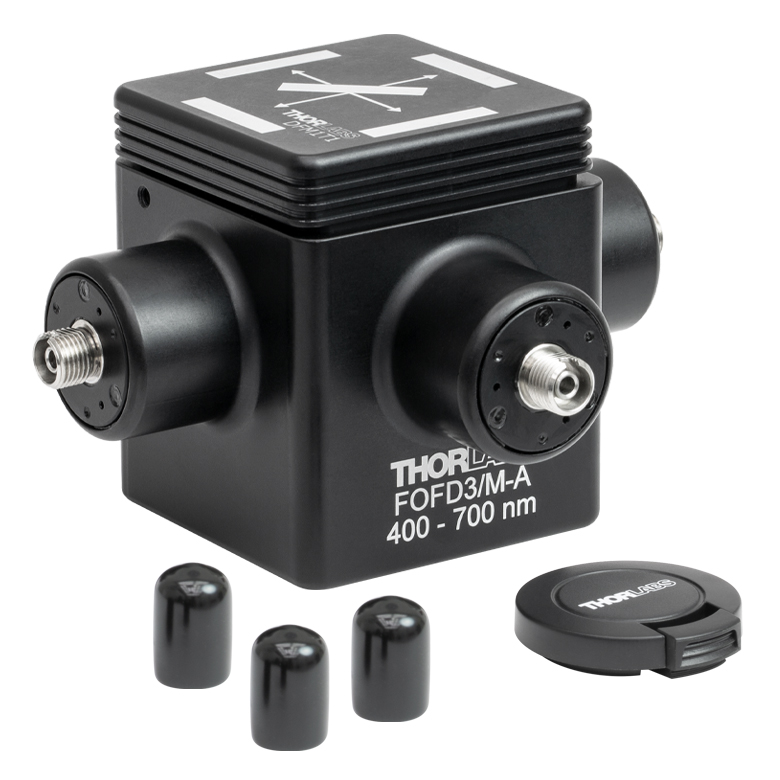

FOFD3(/M)-A可拆装多模光纤滤光片立方不仅包含高通量、预对准光纤准直器,而且具有快速、可重复更换滤光片和二向色镜的灵活性,可用于要求通过波长合束或分束的一系列应用。请在上面的应用标签中查看这种滤光片立方的几种应用和配置方法。
FOFD3(/M)-A滤光片立方的三个端口各有一个光纤准直器,可通过多模光纤连接LED或激光器。准直器在400到700 nm范围内提供消色差性能,并推荐使用≥Ø200 µm、≤0.5 NA多模光纤。单个自由空间端口具有SM1 (1.035"-40)内螺纹,兼容Ø1英寸透镜套筒、Thorlabs标准光电二极管功率探头和雪崩光电探测器。三个塑料FC接头防尘帽和一个卡扣式SM1塑料防尘盖包含在内,确保为弱信号提供闭光环境。
Click to Enlarge
DFM1T1有两个激发(EX)和两个发射(EM)滤光片端口。编号相同的端口应一起使用。
插件细节
每个FOFD3(/M)-A立方包含一个DFM1T1插件。如页面右上方的视频所示,这个插件用于夹持一个矩形二向色滤光片、两个激发滤光片和两个发射滤光片。兼容的滤光片尺寸请查看右下角的表格。矩形光学元件使用叶片弹簧轻轻夹持,以均匀的夹持力最大程度地减小应力。如需安装矩形光学元件,使用Phillips #00螺丝刀拆下叶片弹簧,然后插入光学元件,并以反射膜这一面朝下。只需很小的力就能防止光学元件移动;我们建议在最终拧紧之前先将两个螺丝拧入大部分。
激发和发射滤光片能以两种不同的配置安装(请看右图),并使用附带的SM1RR卡环固定,使用SPW606或SPW602扳手(单独出售)可以拧紧或松开卡环。插件相对立方底座只能从单个方向插入,所以一定确保整个立方组装件处于正确的方向。
