Thorlabs F-Theta扫描透镜 设计波长1064 nm

● 1064 nm设计波长用于Nd:YAG激光系统

● 平坦像平面

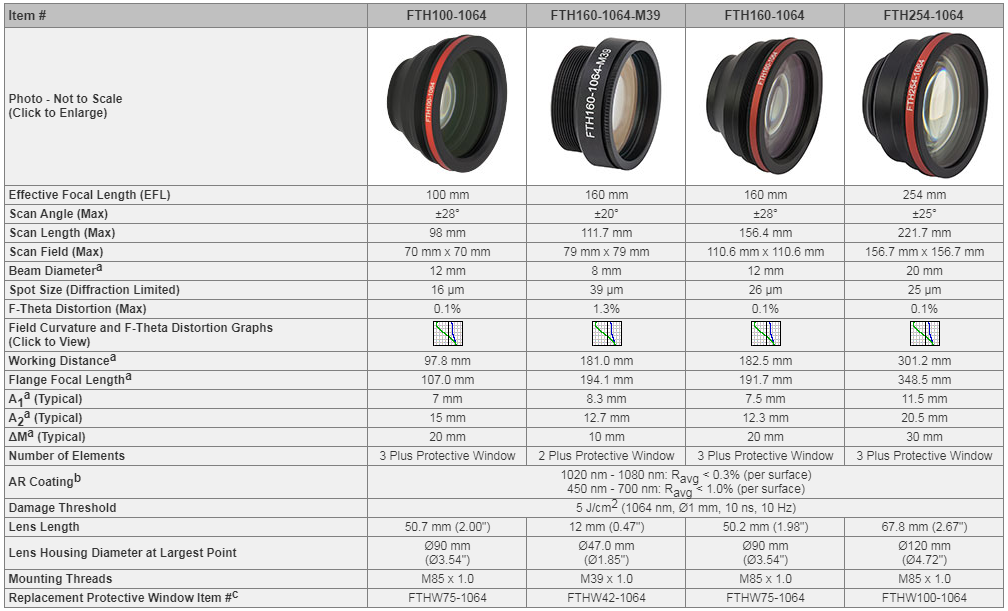

● 大扫描范围：70 mm x 70 mm到156.7 mm x 156.7 mm

● F-Theta畸变小于0.1%或1.3%

● 可选M85 x 1.0M39 x 1.0螺纹版本

● 空气隙设计

● 所有光学元件镀增透膜

● 可选附件:

  ○ 替换用的保护玻璃窗口片

  ○ 振镜安装支架

  ○ 用于60 mm笼式系统、Ø2英寸透镜套管或Ø3英寸透镜套管的转接件

Thorlabs的F-Theta透镜采用空气隙2或3元件设计，可选三种焦距：100 mm、160 mm或254 mm。每个元件都镀有 gao 效 增透膜，用于1064 nm Nd:YAG激光和可见光对准激光。每个外壳具有标准M85 x 1.0或者M39 × 1.0螺纹，兼容大部分商用激光打标系统，包括ScanLAB、TRUMPF和Datalogic，还有一个保护玻璃窗口片，根据下面提供的操作说明很容易更换。也提供替换用的镀增透膜的保护窗口片。

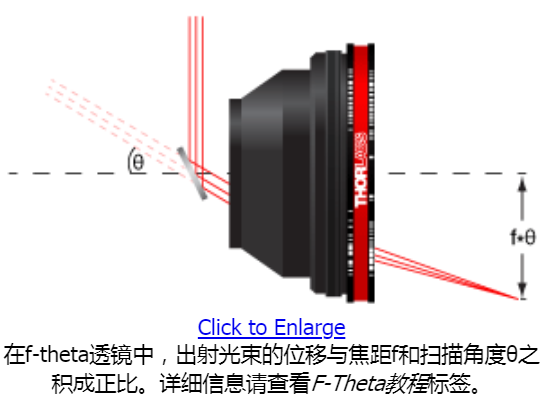

F-theta透镜是用于振镜扫描激光打标、雕刻和切割系统的标准透镜。衍射 ji 限 多元件空气隙设计提供平坦像平面和低f-theta畸变。对于f-theta透镜，输出光束的偏移等于f*θ，其中θ为入射光束的入射角。因此，输入光束和输出光束的角速度直接成正比，使扫描反射镜能够以恒定的角速度运转，ji 大 地简化了控制电路。

F-Theta扫描透镜
