Thorlabs Cerna®迷你显微镜，用户可配置

特性


Thorlabs的Cerna迷你显微镜支持宽场、宽场荧光或反射光成像。它们方便搭建，使用简单。我们提供用户可配置的显微镜，即不含配件的基本系统，以及预配置的显微镜，即完全配备好的，开箱即可用来成像。

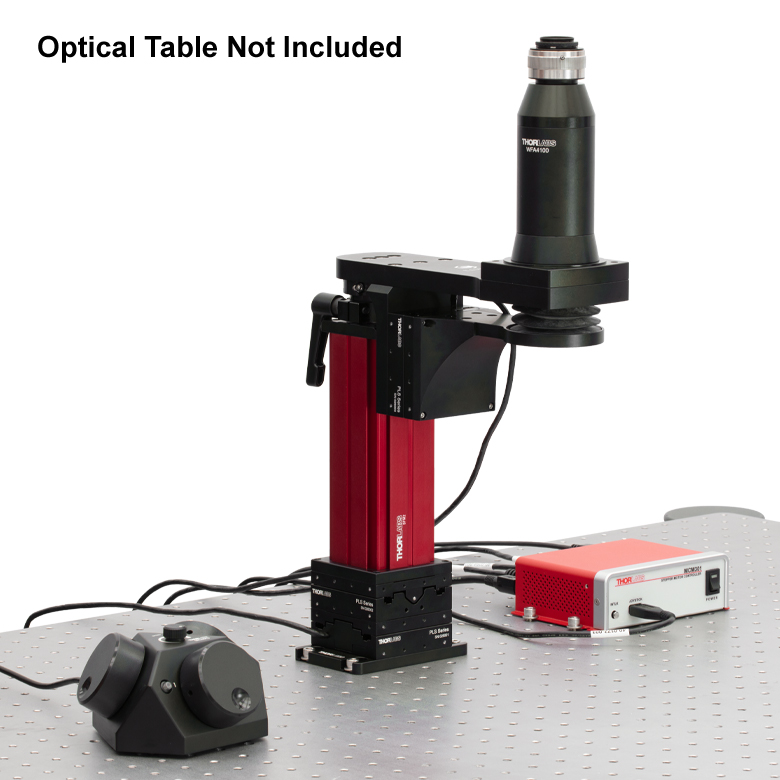

Cerna迷你显微镜有三种类型。用户可配置的显微镜(型号SFM2和SFM)便于用户集成自己的科研级相机、物镜、照明光源、荧光滤光片组、滤光片立方。SFM2支持宽场成像，而SFM包含落射照明器模块，支持落射荧光成像。SFMGFP2显微镜是预配置的显微镜，开箱即可用于绿色荧光蛋白(GFP)落射荧光成像。且包含连接了SFM80准直模块的470 nm LED、用于GFP的荧光滤光片组和10X的物镜。SFMGFP2附带210万像素的sCMOS相机。

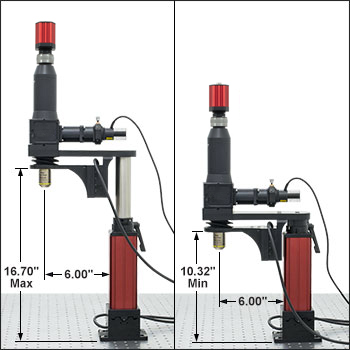

光路到主体支架的距离有6英寸，显微镜剖面宽度很窄，只有3英寸，这种设计给物镜周围空出了很大空间，以便添加样品台、灌注装置或其他实验设备。电动步进电机位移台可以将整个显微镜在X和Y方向上移动1英寸。物镜安装架的高度可以手动调节，最高可达16.70英寸，以留出足够的空间，放置较大的样品，如右图所示。物镜安装架具有最大1英寸的电动对焦调节。

这些显微镜兼容Thorlabs所有的科研级相机，因为它们都有一个带C-Mount(1.00"-32)螺纹的1X相机套筒。相机端口也有4.1 mm的对焦调节，通过相机套筒顶部的银色滚花环调节即可进行设定。

除了SFM2之外，所有的显微镜都附带落射照明器模块，可接受一个(有两个)设计用于Thorlabs已安装LED的准直模块(下方有售)，用DFM1(/M)滤光片立方、C4W-CC笼式立方体连接件和SM1CP2端盖替换装置后面的落射照明器垫块，经过这样简单的修改，就可以接受两个准直模块了。

为了尽可能地缩小显微镜在平台上占据的面积，尽量加深光路到主体支架的距离，必须用螺栓将显微镜的底部栓在光学平台或面包板上，以保持竖直状态。显微镜可以安装到MB1224(MB3060/M) 12英寸 x 24英寸(300 mm x 600 mm)的面包板，以形成独立的便携式系统。

配件和升级
为了让实验者只使用一台显微镜采集需要不同成像配置的样品，这款显微镜还具有一个模块化设计，以便添加或更换光源、滤光片立方、相机和目镜。该设计让Cerna迷你显微镜适用于从膜片钳到活体样品荧光成像等诸多应用，同时还只在实验室中占据极小的空间。兼容的模块在下方单独出售。

Thorlabs的刚性支架(单独出售)能够将显微镜载波片、孔板、培养皿、微操控器及其他实验设备定位在物镜下方，以便将这显微镜用于体内外的成像应用。支架的安装和拆卸都很简单，让显微镜从切片成像到完整样品的检查等应用之间切换自如。

DIY自定义
对于DIY用户，每个Cerna迷你显微镜主体使用了一部分66 mm导轨和Ø1.5英寸接杆，让用户利用我们种类丰富的光机械类产品搭建并集成自定义模块。带落射照明模块的显微镜有四个4-40的螺孔，兼容我们的30 mm笼式系统，支持集成自定义照明光源。我们也提供多种转接件(下方出售)，可将D1N燕尾与标准的笼式系统和套筒透镜安装特性结合，方便用户添加自定义相机端口或其他落射照明模块。此外，我们也提供LCPN3三目镜端口转接件，允许将带D5Y公头燕尾的Olympus三目镜与DIY Cerna系统一起使用。如要集成透射光模块，我们有66 mm导轨安装台、光机安装座和已安装的LED。
