Edgewave短脉冲InnoSlab高功率纳秒激光器

    Edgewave短脉冲InnoSlab高功率纳秒激光器是一个二极管泵浦的调Q固体激光器，基于独特的Innoslab激光器技术。Edgewave的标准产品包括带有不同激光介质、脉冲能量、输出功率以及不同波长选择的电光调Q Innoslab放大技术。

该激光器主要有以下几个特点：

- 短脉宽

- 高脉冲能量

- 高峰值功率

- 高重频

- 紧凑性设置

- 可灵活选择所需晶体

- 可定制光束形状

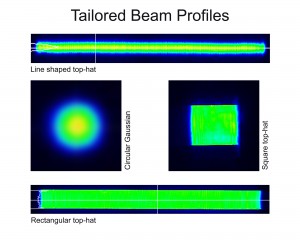

Edgewave短脉冲InnoSlab高功率纳秒激光器的一个显著特性是它的光束轮廓是可以量身定制的: 圆形高斯、线性一维礼帽式还有二维方形礼帽式。



Edgewave短脉冲InnoSlab高功率纳秒激光器主要产品有BX系列、IS系列和GX系列。

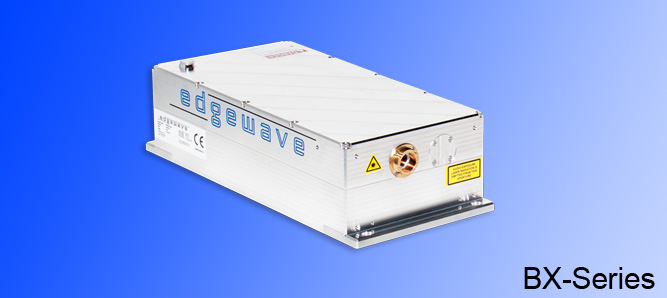

BX-Series:

    主要特性：

1、光束质量：M²<2
2、脉冲能量高至60 mJ
3、脉宽低至4 ns
4、峰值功率高至7 mW
5、重频率高至 100 kHz
6、平均功率高至600 W

7、可选波长1064、532、355、266 nm

   主要应用：

- 玻璃铣削、钻孔和切割

- 烧融、构造和划线

- 高速亚表面制作

-工具制作及快速成型

- 作为染料激光器的泵浦圆

- 太阳能电池制作

- 高分辨率制作

BX-Series各型号参数:


型号

BXxx-1

BXxx-2

BXxx-3

BXxx-4

波长(nm)

IR

Green

UV

DUV

光束质量M2(Highest)

1.1

1.1

1.6

2

平均功率(W)(MAX)

80

40

12

6

重频(kHz)(MAX)

100

100

10

10

脉冲能量(mJ)(MAX)

7

 3

1.5

1

最小脉宽(ns)(MIN)

1

1

1

1

能量稳定性(%)RMS

1

2

3

3

时域稳定性(ns)

5

5

5

5

偏振态

>100:1

>100:1

>100:1

>100:1

光束椭圆性(远场)(%)

<10

<10

<10

<10

光束直径(mm)

3

3

3

3

全扩散角(urad)

500

250

241

226

指向稳定性(urad)

<50

<50

<50

<50

预热时间(Min)

15

20

30

30

冷启动预热时间(Min)

8

15

30

30

完整周边配置

电源

90-264V,50/60Hz

最大功率

1kW

冷却器

230,208,115,100V,50/60Hz

最大功率

0.7kW

周边操作温度

15℃ to 35℃

相对湿度非冷凝

10% to 80%

尺寸及重量

激光头尺寸

420mm*190mm*110mm

供给及冷却器尺寸

19’’*8HU*650mm

激光头重量

17kg

供给及冷却器重量

56kg

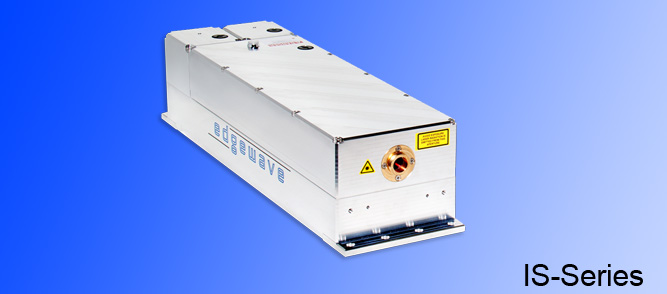

IS-Series:

主要特点：

1、光束质量:M²<2

2、脉冲能量高至50mJ

3、脉宽低至1 ns

4、峰值功率高至10 mW

5、脉冲重频高至150 kHz

6、平均功率高至400 W

7、可选波长1064, 532, 355, 266 nm

主要应用：

- 产生等离子体

- 烧融、构造和划线

- 玻璃铣削、钻孔和切割

- 工具制作

- 太阳能电池制造

- 染料激光器的泵浦源，OPO，OPA

- PIV和LIF

IS-Series各型号参数：

型号

ISxxx-1

ISxxx-2

ISxxx-3

ISxxx-4

波长(nm)

IR

Green

UV

DUV

光束质量M2(Highest)

1.1

1.1

1.6

2

平均功率(W)(MAX)

400

200

70

20

重频(kHz)(MAX)

150

150

15

15

脉冲能量(mJ)(MAX)

60

30

15

4

最小脉宽(ns)(MIN)

1

1

1

1

能量稳定性(%)RMS

1

2

3

4

时域稳定性(ns)

5

5

5

5

偏振态

>100:1

>100:1

>100:1

>100:1

光束椭圆性(远场)(%)

<10

<10

<10

<10

光束直径(mm)

3

3

3

3

全扩散角(urad)

500

250

250

225

指向稳定性(urad)

<50

<60

<50

<50

预热时间(Min)

15

20

30

30

冷启动预热时间(Min)

8

15

30

30

完整周边配置

电源

90-264V,50/60Hz or 180-264V,50/60Hz

最大功率

1kW-4kW

冷却器

230,208,115,100V,50/60Hz or 460/280V,50/60Hz

最大功率

1kW-4kW

周边操作温度

15℃ to 35℃

相对湿度非冷凝

10% to 80%

尺寸及重量

激光头尺寸

650mm*178mm*157mm

供给及冷却器尺寸

19’’*11HU*700mm

激光头重量

34kg

供给及冷却器重量

68kg

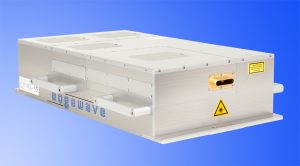

GX-Series：

主要特点：

1、光束质量:M²<2
2、脉冲能量高至120mJ
3、脉宽低至1 ns
4、峰值功率高至10 mW
5、脉冲重频高至150 kHz
6、平均功率高至800 W
7、可选波长1064, 532, 355, 266 nm

主要应用：

- 产生等离子体
- 退火
- 烧融、构造和划线
- 玻璃组装
- 太阳能电池制造
- 染料激光器的泵浦源，OPO，OPA
- PIV和LIF

GX-Series各型号参数：

型号

GXxxx-1

GXxxx-2

GXxxx-3

GXxxx-4

波长(nm)

IR

Green

UV

DUV

光束质量M2(Highest)

1.1

1.1

1.5

2

平均功率(W)(MAX)

800

400

200

30

重频(kHz)(MAX)

100

100

100

20

脉冲能量(mJ)(MAX)

120

60

30

5

最小脉宽(ns)(MIN)

1

1

1

1

能量稳定性(%)RMS

<2

<4

<4

<4

时域稳定性(ns)

<5

<5

<5

<5

偏振态

>100:1

>100:1

>100:1

>100:1

光束椭圆性(远场)(%)

<10

<10

<10

<10

光束直径(mm)

3

3

3

3

全扩散角(urad)

500

250

250

225

指向稳定性(urad)

<50

<60

<50

<50

预热时间(min)

<15

<20

<30

<30

冷启动预热时间(min)

<8

<15

<30

<30

完整周边配置

电源

90-264V,50/60Hz or 180-264V,50/60Hz

最大功率

4kW-8kW

冷却器

230,208,115,100V,50/60Hz or 460/280V,50/60Hz

最大功率

4kW-8kW

周边操作温度

15℃ to 35℃

相对湿度非冷凝

10% to 80%

尺寸及重量

激光头尺寸

675mm*360mm*150mm

供给及冷却器尺寸

19’’*18HU*700mm

激光头重量

70kg

供给及冷却器重量

100kg
