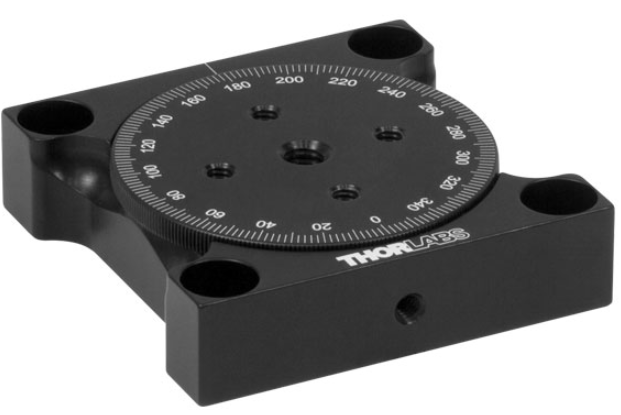

Thorlabs的手动旋转位移台价格实惠,用于需要流畅且无后冲旋转的光机械组件。每个位移台可以连续旋转360°,带有Ø1英寸、Ø1.4英寸、Ø2英寸或Ø4.3英寸安装平台。每个位移台的旋转平台边缘都刻有角度刻度,以便用户设置位移台的角度方向。通过拧紧侧面的固定螺丝,可以锁定平台的旋转。四个角上各有一个沉头孔,用于直接安装到光学平台或面包板。
Tholabs也提供由测微头驱动、具有中心通孔或内置止动栓的其他手动位移台。有关我们旋转位移台的完整选项,请看旋转安装座和位移台标签。
Rotation Stage Comparison | ||||
---|---|---|---|---|
Item # | RP005(/M) | MSRP01(/M) | RP01(/M) | RP03(/M) |
Rotating Platform Size | Ø1.00" (25.4 mm) | Ø1.40" (35.6 mm) | Ø2.07" (52.8 mm) | Ø4.29" (109.0 mm) |
Component Mounting Taps | Six 4-40 (M3) One 1/4"-20 (M6) | Four 4-40 (M3) One 8-32 (M4) | Four 8-32 (M4) One 1/4"-20 (M6) | Eight 6-32 (M4) Sixteen 8-32 (M4) Thirteen 1/4"-20 (M6) |
Side Tap for Post Mounting | No | Yes; 4-40 (M3) | Yes; 8-32 (M4) | Yes; 8-32 (M4) |
Stage Height | 0.67" (17.0 mm) | 0.51" (13.1 mm) | 0.63" (16.1 mm) | 0.70" (17.8 mm) |
Stage Dimensions | 1.50" x 1.50" (38.1 x 38.1 mm) | 1.78" x 1.40" (45.2 x 35.6 mm) | 2.45" x 2.45" (62.2 x 62.2 mm) | 4.65" x 4.65" (118.1 x 118.1 mm) |
