主要特点

◆提供旋转角度调节
◆结构紧凑，节省空间

◆安装面水平放置，方便安装固定

◆成对设计，叠加后旋转中心为同一点，可以进行正交双轴同心旋转调整

◆精密蜗轮副驱动，燕尾导轨，运动舒适，精密可靠

◆手轮锁紧，安全可靠

参数选型

产品型号

CPGM215

CPGM230

轴心高

32.5mm

12.5mm

调整范围

±15°

±30°

最小刻度

 1°

2°

最小读数

0.1°

0.2°

台面尺寸

25mm×25mm

负载

2kg

2kg

自重

41g

41g

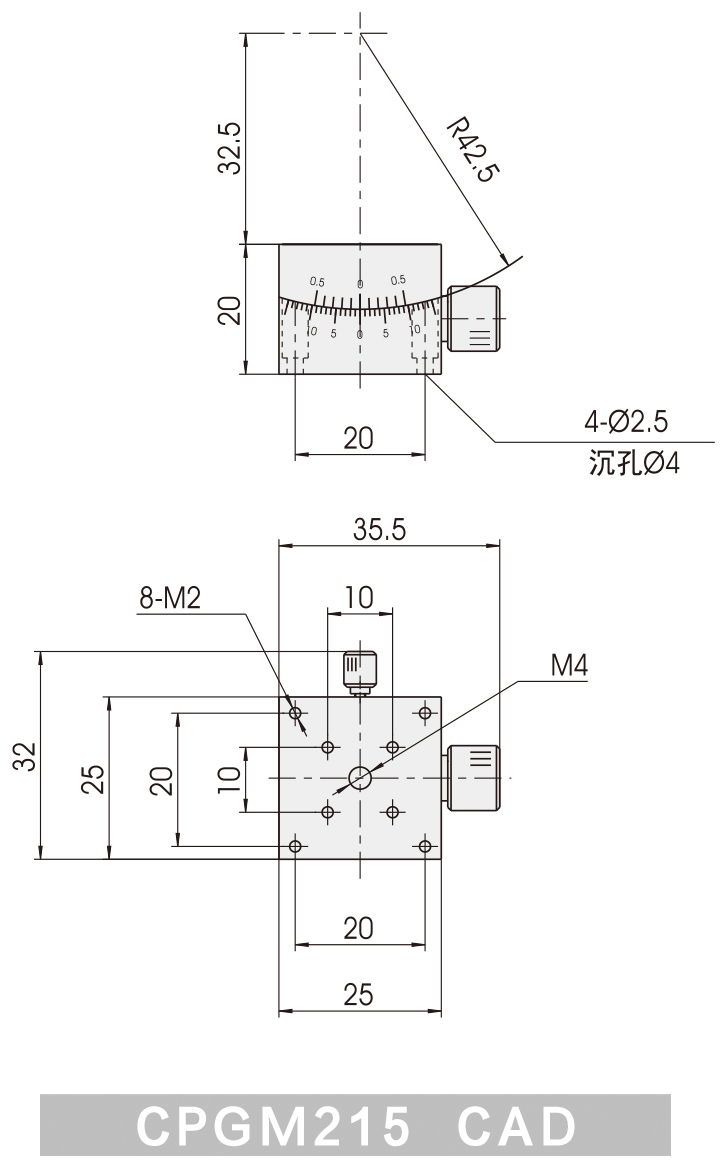

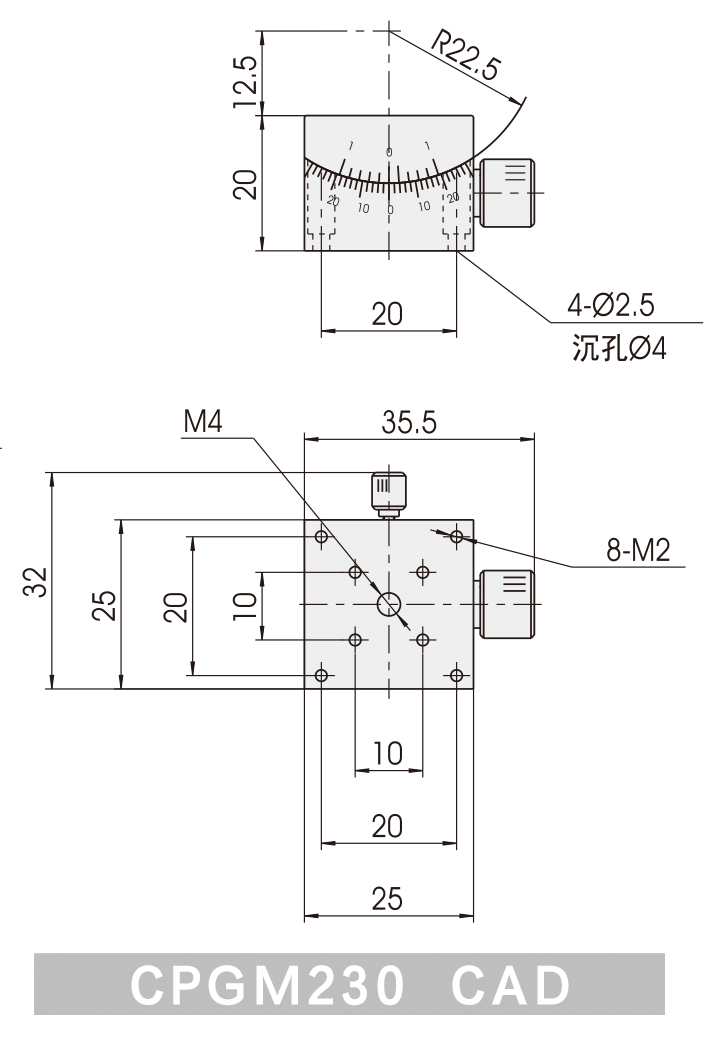

CPGM215 CAD    CPGM230 CAD
