主要特点
◆主体材质采用优质铝合金，表面喷砂氧化黑
◆采用蜗轮蜗杆/精密轴承组轴系，精度高，负载大
◆多孔位设计，方便集成
◆旋转台中心带有标准的螺纹通孔或光孔
参数选型
产品型号 | CPRM129 | CPRM140 | CPRM156 | CPRM160 | CPRM173 | CPRM180 | CPRM190 | CPRM1100 |
台面直径 | 29mm | 40mm | 56mm | 60mm | 73mm | 80mm | 90mm | 100mm |
驱动方式 | 蜗轮蜗杆 | 精密轴系 | ||||||
读数方式 | 直读 | 游标读数 | 直读 | 游标读数 | ||||
中间通光孔 | Ø11/Ø20mm | Ø11 | Ø26 | M16×1 | M27×1 | M30×1 | M52×1 | M52×1 |
分辨率 | 0.07° | 0.05° | 0.002° | 0.015° | 10″ | 0.002° | 1° | 10′ |
粗调范围 | --- | --- | 360° | 360° | 360° | 360° | --- | 360° |
微调范围 | 360° | 360° | ±3° | ±5° | ±5° | 15° | 360° | ±5° |
最小刻度 | 5° | 5° | 2° | 1° | ||||
负载 | 2kg | 2kg | 2kg | 3kg | 5kg | 12kg | 6kg | 10kg |
自重 | 0.15kg | 0.2kg | 0.2kg | 0.3kg | 0.5kg | 0.68kg | 0.3kg | 1.2kg |

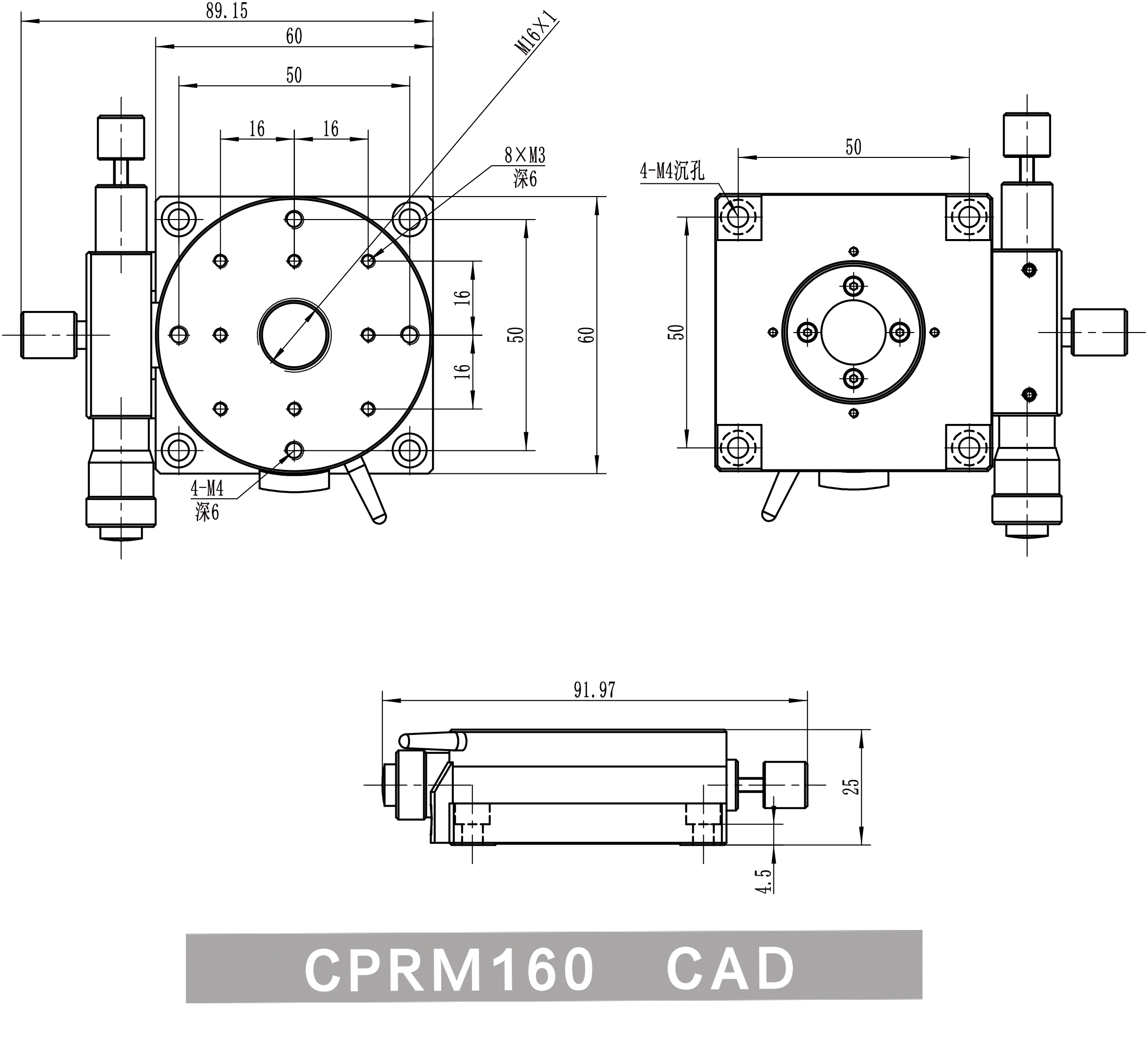

CPRM160 CAD
