产品摘要

DTS 系列电控平移台通过步进电机或伺服电机驱动,实现位移调整自动化。

我公司生产的电动平移台的关键部件如滚珠螺杆、线性轴承导轨、线性滑块导轨、弹性联轴器等均选用进口高品质产品;具有左右限位开关和零位光电开关设置,确保电动平移台安全可靠运行及零位准确一致;标准安装孔位,便于组合多维电控位移台;可配装光栅尺,实现闭环控制。更换运动部件和电机,核心零件经特殊处理后,可应用于真空环境中;也可加装防尘罩,可有效保护螺栓和导轨。特殊规格,接受订做。

技术特点

◆在DTS3系列方导轨电动平移台基础上加装光栅尺,配合控制器实现闭环控制,定位精度更高

◆采用进口高品质滚珠螺杆驱动,重复定位精度以及定位精度高、寿命长

◆螺杆采用三轴承安装结构,轴端锁紧结构防止螺杆松动,适合高速往复使用

◆精密线性滑块导轨(方形,整体与底板连接简称方导轨),运动舒适,承载大,适合单轴重载或多轴组合使用

◆步进电机和滚珠螺杆通过进口高品质弹性联轴节连接,传动同步且噪音小

◆两端装有零位和限位开关,方便准确定位和保护产品

◆底座有标准孔距的螺纹孔和通孔,方便安装固定

产品应用

被广泛应用于科学实验、激光加工、自动检测、自动计量、自动控制等科研、工业自动化领域。

规格参数


型号

DTS550

DTS5100

DTS5150

DTS5200

DTS5300

行程

50mm

100mm

150mm

200mm

300mm

台面尺寸

160mm×160mm

螺杆导程

5mm

分辨率

0.0015625mm8细分)

0.003125mm8细分)

最大速度

20mm/s

40mm/s

重复定位精度

±0.001mm

绝对位置精度

±0.003mm

最大速度

20mm/s

40mm/s

标配电机

步进电机

额定工作电流

1.7A

中心负载

30kg

自重

5.2kg

5.7kg

6.2kg

6.7kg

7.7kg

尺寸对照表

型号

DTS550

DTS5100

DTS5150

DTS5200

DTS5300

A(mm)

288

338

388

438

538

B(mm)

4

4

8

10

14

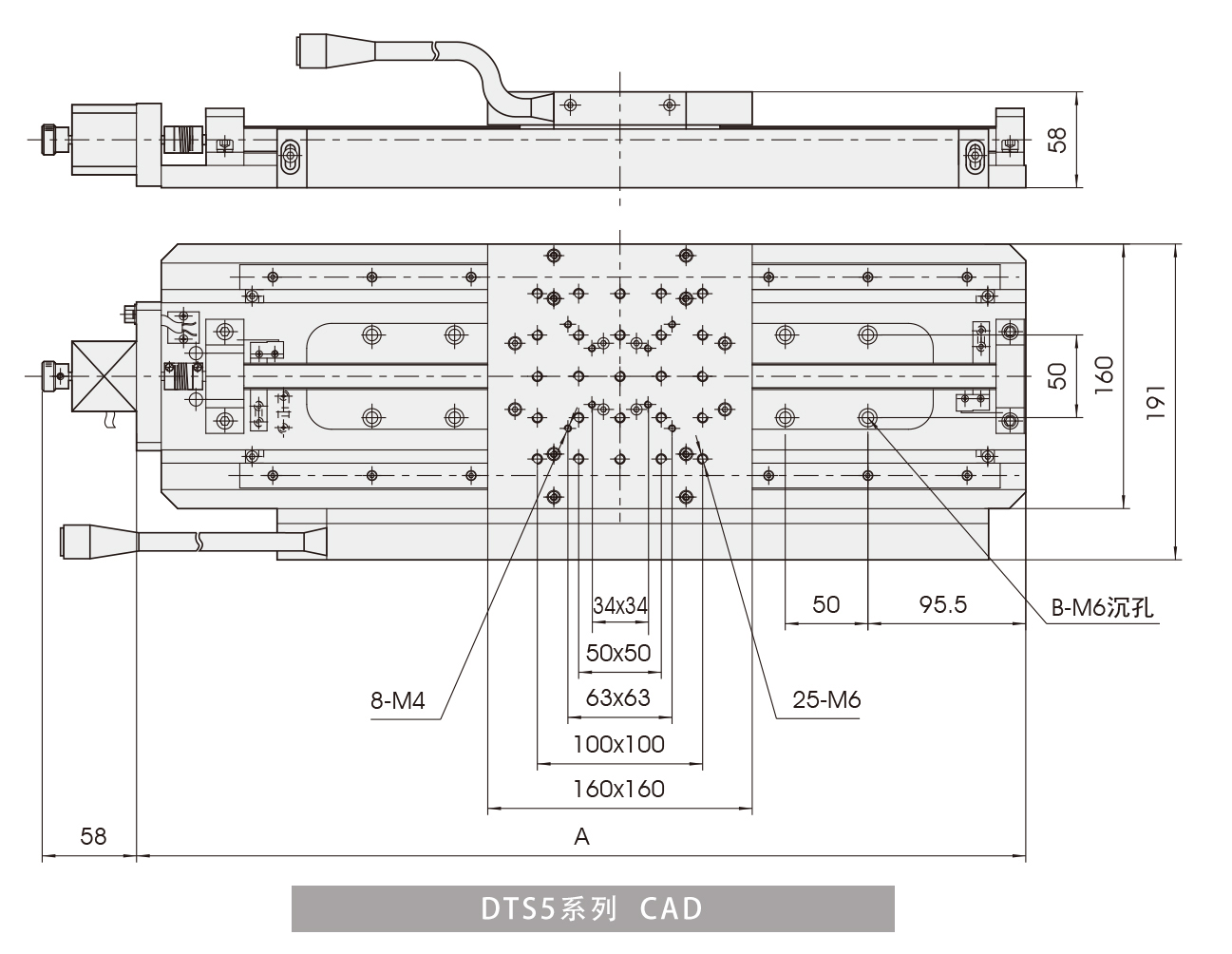

CAD图纸
