主要特点

◆主体材质采用优质铝合金,表面喷砂氧化黑

◆导轨为交叉滚柱配合V形钢导轨,精度更高,承载较大,寿命长

位移调整采用精密测微头驱动,具有粗调精调功能

结构紧凑,体积小巧

台面和底座分布标准孔距的安装孔,方便安装和组合

可与创谱其它系列位移台组成多维调整系统

◆左右手设计,方便操作

可以根据客户要求定制不同台面和行程

◆适用于光学实验等对手动调整精度要求较高的领域使用



参数选型

产品型号

TCJ13-60L

TCJ13-60R

主体材质

铝合金,表面喷砂氧化黑

驱动方式

测微头

驱动方向

侧驱(左手型)

侧驱(右手型)

行程

粗调:13mm,精调0.6mm

最小刻度

粗调:0.01mm,精调:0.0005mm

直线度

0.002mm

摆动误差

20"

台面尺寸

60mm×60mm

负载

7Kg

自重

0.4mm

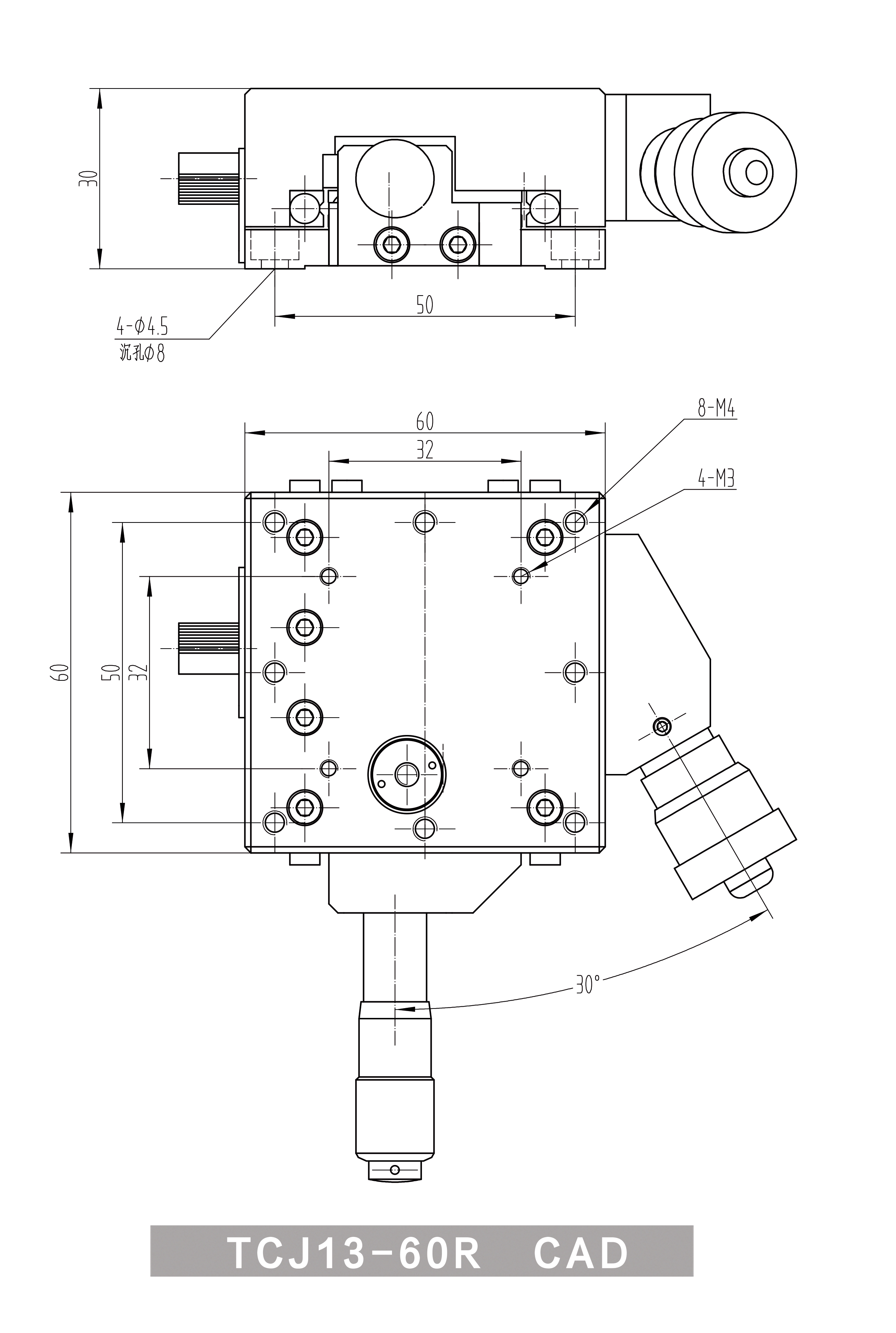

TCJ13-60R CAD
