主要特点
◆主体材质采用优质铝合金或不锈钢
◆导轨为交叉滚柱配合V形钢导轨,精度更高,承载较大,寿命长
◆位移调整采用细牙螺杆(螺纹副)或测微头驱动
◆采用弹簧复位,消除轴向间隙
◆台面和底座分布标准孔距的安装孔,方便安装和组合
◆可与创谱其它系列位移台组成多维调整系统
◆整体系列灵敏度<2μm
◆可以根据客户要求定制不同台面和行程
◆适用于光学实验等对手动调整精度要求较高的领域使用
参数选型
产品型号 | TC25-90W | TC25-90WL | TC25-90WR |
主体材质 | 铝合金,表面喷砂氧化黑 | ||
驱动方式 | 测微头 | ||
驱动方向 | 直驱 | 侧驱(左手型) | 侧驱(右手型) |
行程 | 25mm | ||
灵敏度 | 0.002mm | ||
精度 | 0.003mm | ||
台面尺寸 | 90mm×90mm | ||
负载 | 9.5Kg | ||
自重 | 0.47kg |

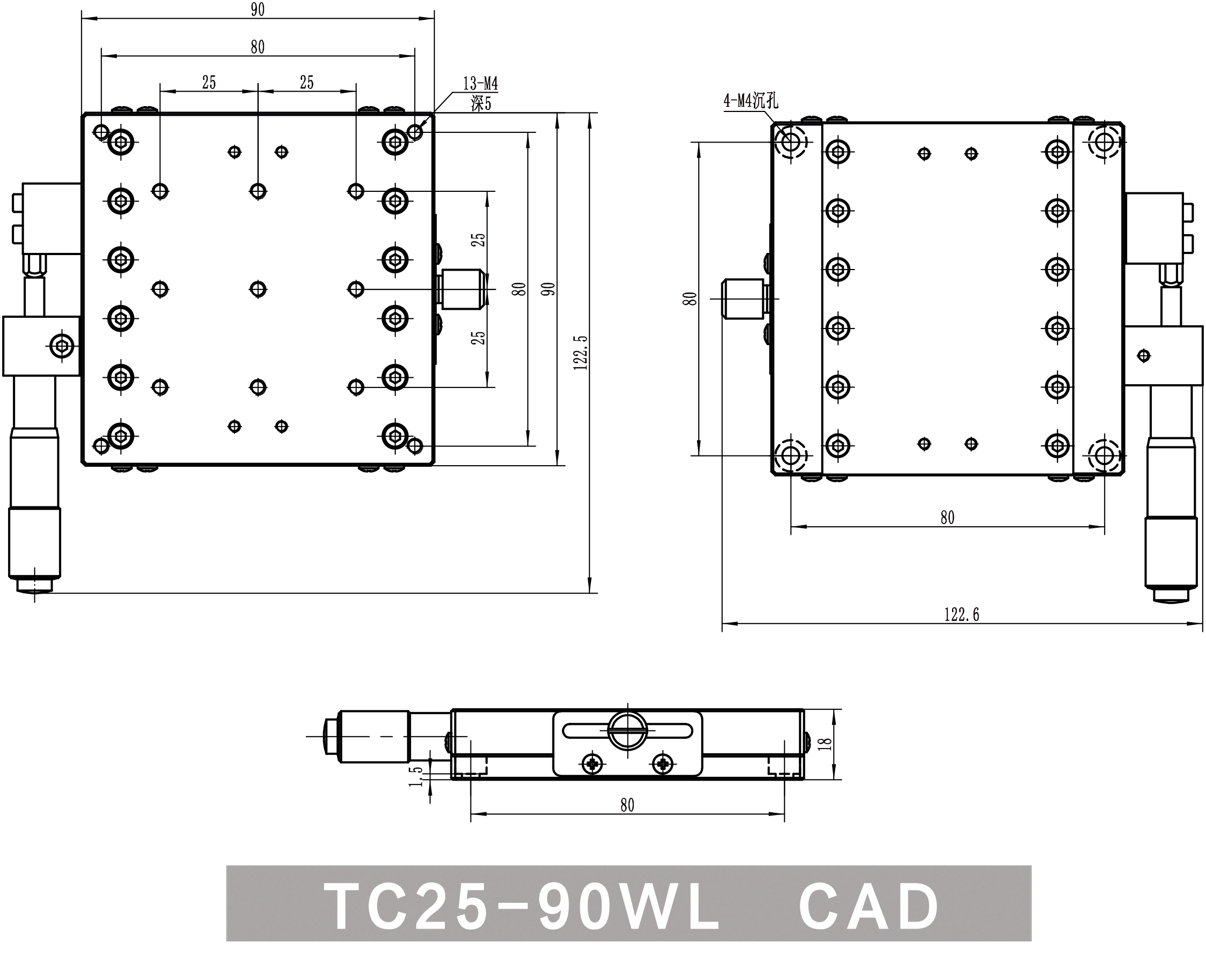

TC25-90WL CAD
