主要特点

◆主体材质采用优质铝合金或不锈钢

◆导轨为交叉滚柱配合V形钢导轨,精度更高,承载较大,寿命长

位移调整采用细牙螺杆螺纹副或测微头驱动

采用弹簧复位,消除轴向间隙

台面和底座分布标准孔距的安装孔,方便安装和组合

可与创谱其它系列位移台组成多维调整系统

◆整体系列灵敏度<2μm

◆可以根据客户要求定制不同台面和行程

◆适用于光学实验等对手动调整精度要求较高的领域使用

参数选型

产品型号

TC13-60W

TC13-60WL

TC13-60WR

主体材质

铝合金,表面喷砂氧化黑

驱动方式

测微头

驱动方向

直驱

侧驱(左手型)

侧驱(右手型)

行程

13mm

灵敏度

0.002mm

精度

0.003mm

台面尺寸

60mm×60mm

负载

5Kg

自重

0.24kg

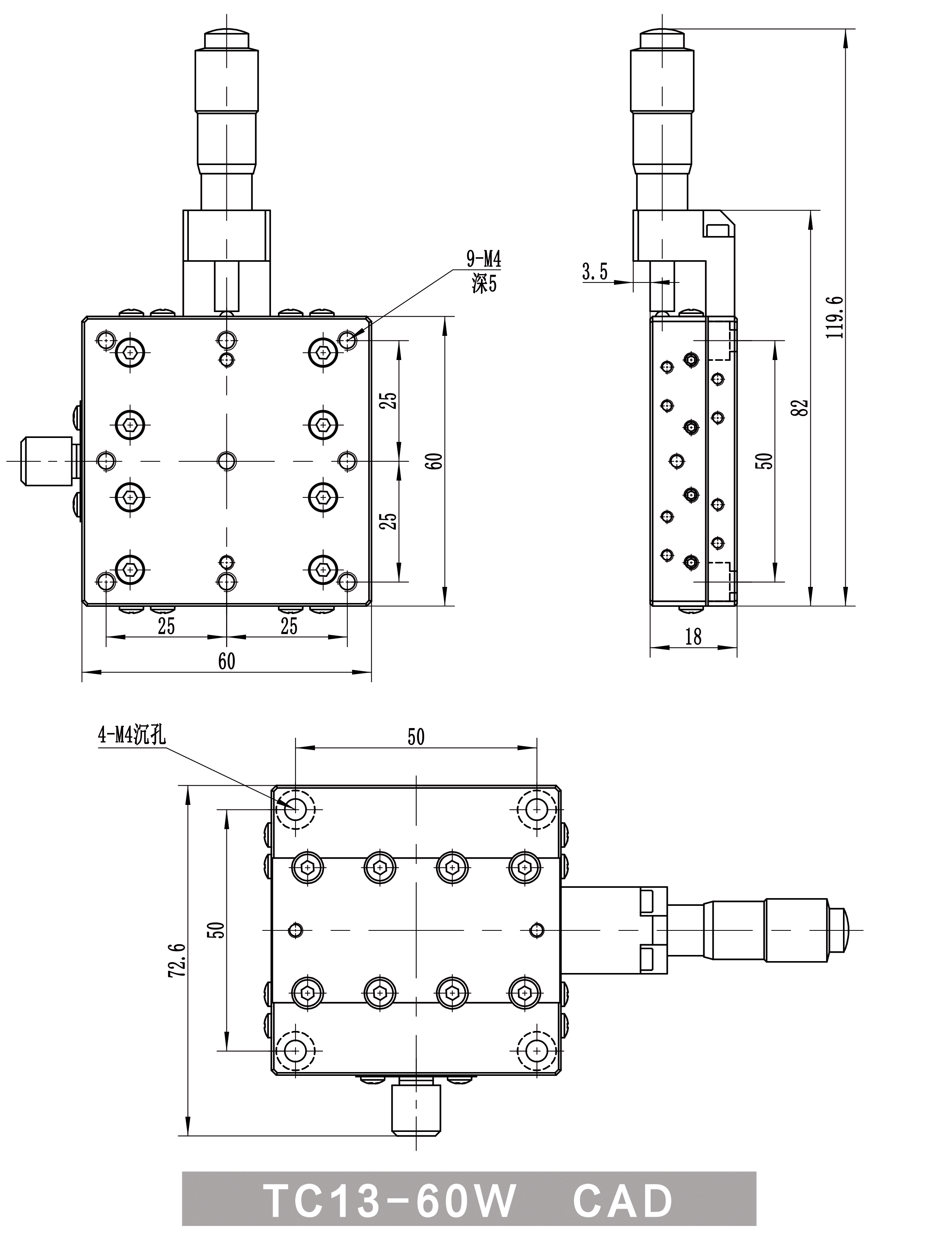

TC13-60W CAD
