主要特点
◆主体材质采用优质铝合金或不锈钢
◆导轨为交叉滚柱配合V形钢导轨,精度更高,承载较大,寿命长
◆位移调整采用细牙螺杆(螺纹副)或测微头驱动
◆采用弹簧复位,消除轴向间隙
◆台面和底座分布标准孔距的安装孔,方便安装和组合
◆可与创谱其它系列位移台组成多维调整系统
◆整体系列灵敏度<2μm
◆可以根据客户要求定制不同台面和行程
◆适用于光学实验等对手动调整精度要求较高的领域使用
参数选型
产品型号 | TC13-40W | TC13-40WL | TC13-40WR |
主体材质 | 铝合金,表面喷砂氧化黑 | ||
驱动方式 | 测微头 | ||
驱动方向 | 直驱 | 侧驱(左手型) | 侧驱(右手型) |
行程 | 13mm | ||
灵敏度 | 0.002mm | ||
精度 | 0.003mm | ||
台面尺寸 | 40mm×40mm | ||
负载 | 3Kg | ||
自重 | 0.14kg |

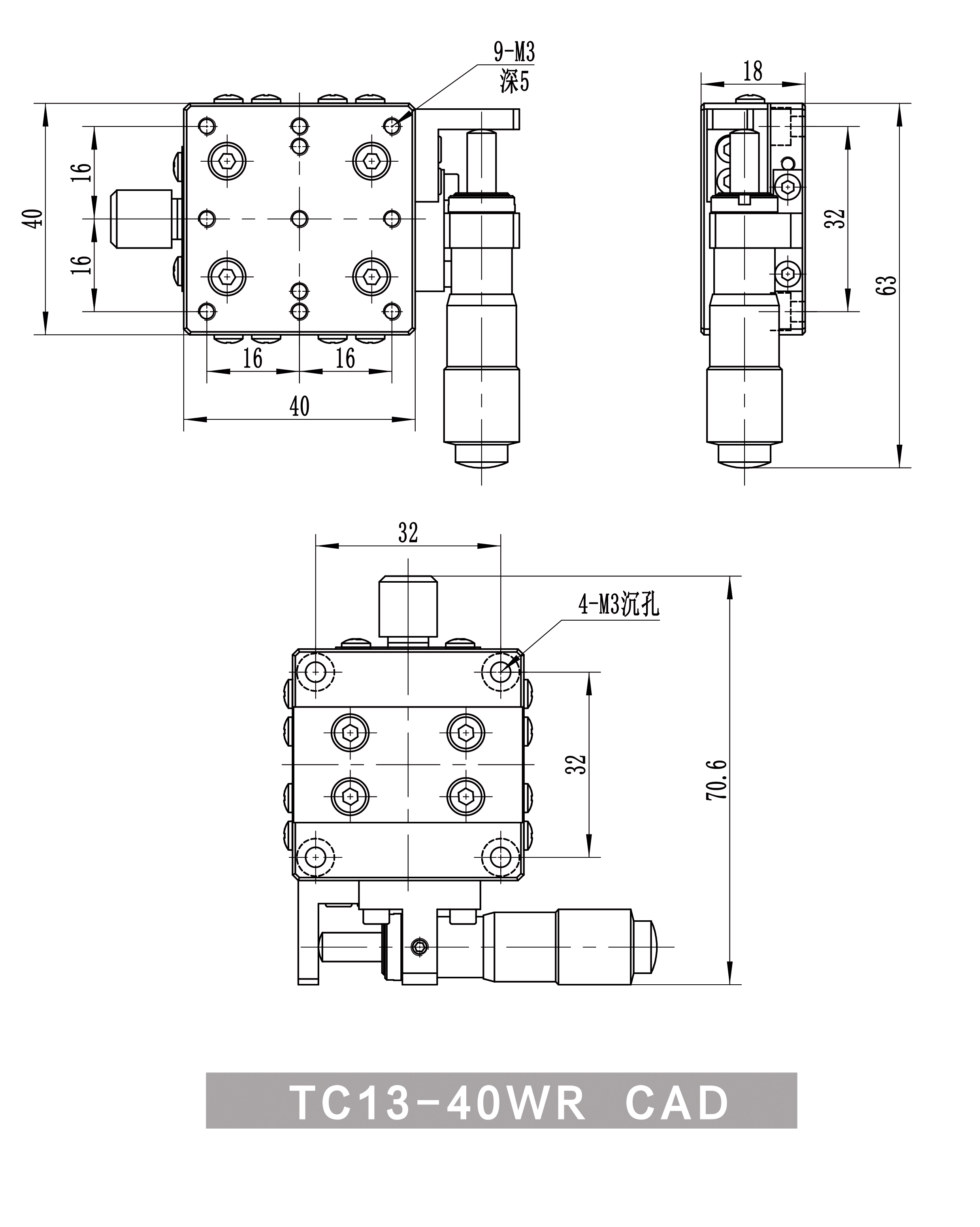

TC13-40WR CAD
