主要特点
◆标配步进电机和标准DB9接口，配合我司DMC系列控制器可实现自动化控制

◆旋转轴系采用轴承钢材料精密加工而成，配合精度高，承载大，寿命长

◆内置进口超高精密圆光栅，提供超高闭环分辨率

◆巧妙的消除间隙设计，可以调整因长期使用造成的间隙

◆中心孔与旋转中心重合并有严格的直径公差，方便定位

◆台面外圈是刻度圈，周圈激光刻划标尺且可以相对台面转动，方便读数和初始定位

◆底座有标准孔距的螺纹孔和通孔，方便安装固定

技术参数

型号

DRS2100

DRS2200

台面直径

Φ100mm

Φ200mm

台面端跳

0.04mm

传动比

180：1

分辨率（8细分）

0.00125°

重复定位精度

0.004°

标配电机

42步进电机（1.8°）

57步进电机（1.8°）

最大静转矩

0.4N·m

1.2N·m

最大速度

25°/s

中心通孔直径

Φ30+0.025mm

Φ90+0.035mm

标配零位

有

中心最大负载

50kg

60kg

负载

2.1kg

10kg

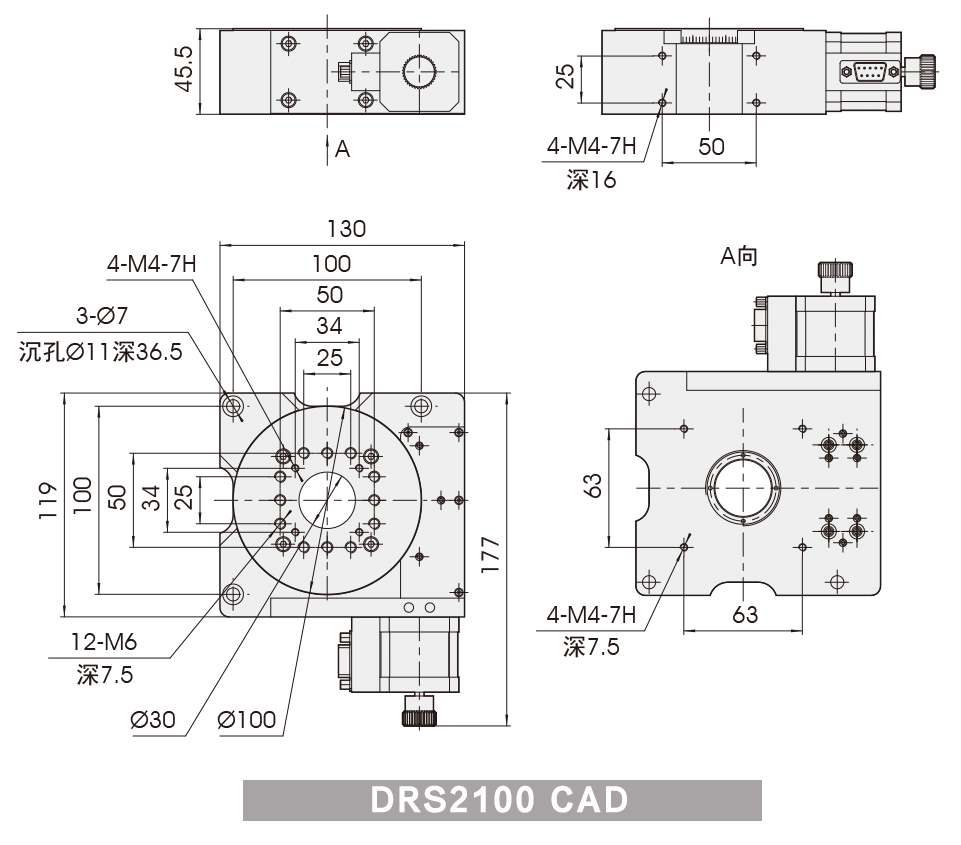

引用图片：DRS2100 CAD、DRS2200 CAD


应用

广泛应用于科学实验、激光加工、自动检测、自动计量、自动控制等科研、工业自动化领域。
