主要特点
◆标配步进电机和标准DB9接口，配合我司DMC系列控制器可实现自动化控制

◆旋转轴系采用轴承钢材料精密加工而成，配合精度高，承载大，寿命长

◆精密研配蜗轮蜗杆结构，台面可以任意正反旋转，运动舒适，空回极小

◆巧妙的消除间隙设计，可以调整因长期使用造成的间隙

◆中心孔与旋转中心重合并有严格的直径公差，方便定位

◆步进电机和蜗杆通过进口高品质弹性联轴节连接，传动同步且噪音小

◆台面外圈是刻度圈，周圈激光刻划标尺且可以相对台面转动，方便读数和初始定位

◆可换装伺服电机，适合工业应用

◆可增加光电零位

◆底座有标准孔距的螺纹孔和通孔，方便安装固定

◆可以根据客户应用定制不同台面尺寸

技术参数

型号

DRS160

DRS1100

DRS1200

DRS1300

DRS1400

台面直径

Φ60mm

Φ100mm

Φ200mm

Φ300mm

Φ400mm

传动比

90：1

180：1

576：1

720：1

中心通孔直径

---

Ф46+0.025mm

Ф90+0.025mm

---

---

分辨率（8细分）

0.0025°

0.00125°

0.0004°

0.0003125°

最大速度

50°/s

25°/s

7.8°/s

6.25°/s

重复定位精度

0.01°

0.005°

0.00156°

0.00125°

标配电机

42步进电机（1.8°）

57步进电机（1.8°）

最大静转矩

0.4N·m



1.2N·m



标配零位

无

有

中心最大负载

30kg

50kg

60kg

70kg

80kg

自重

1kg

1.8kg

7.7kg

16.3kg

19.8kg

引用图片：

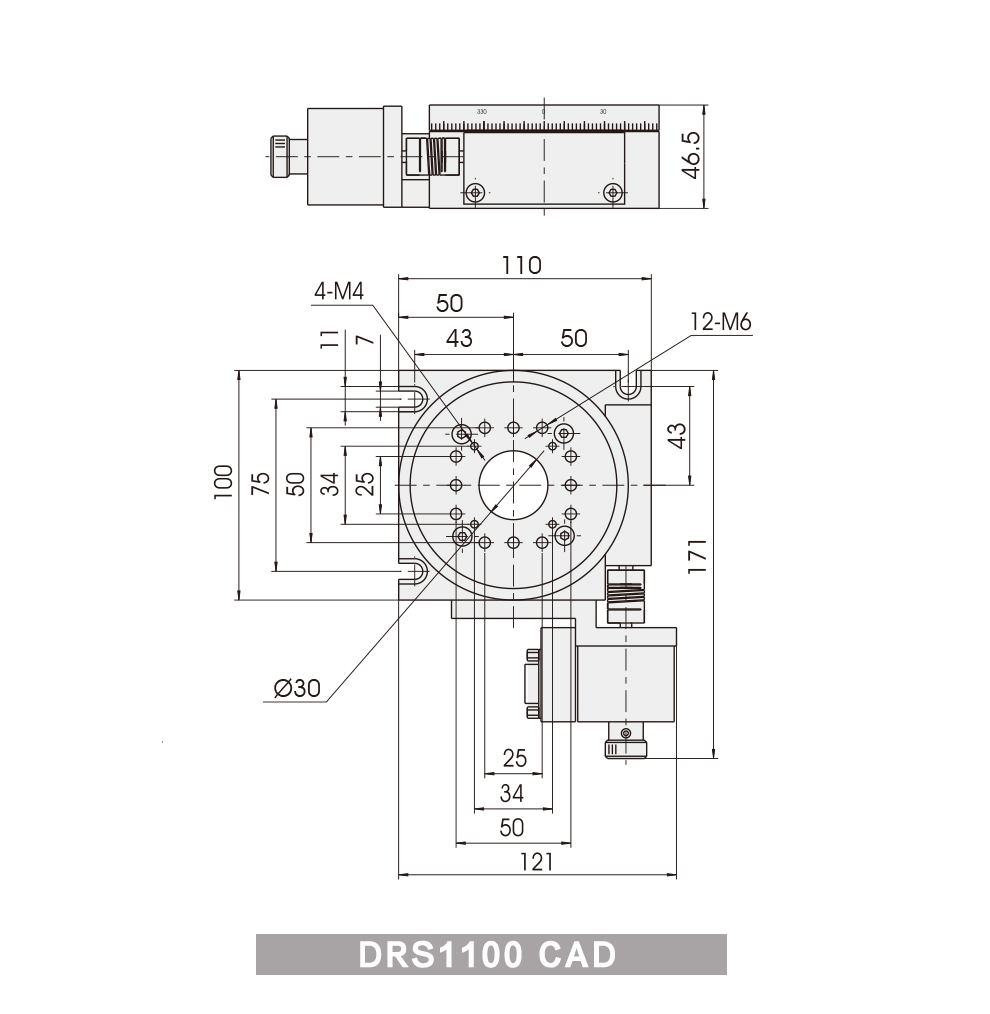

DRS1100、DRS1100 CAD


应用

广泛应用于科学实验、激光加工、自动检测、自动计量、自动控制等科研、工业自动化领域。
