产品信息

当外界振动源或者负载发生变化时,为了保持良好的隔振效果,通常可以通过改变空气压力和改变空气弹簧的行程来实现;改变空气压力通过气浮支架的油水分离器来实现,改变空气弹簧行程通过气浮支架的高度调节螺杆来实现。

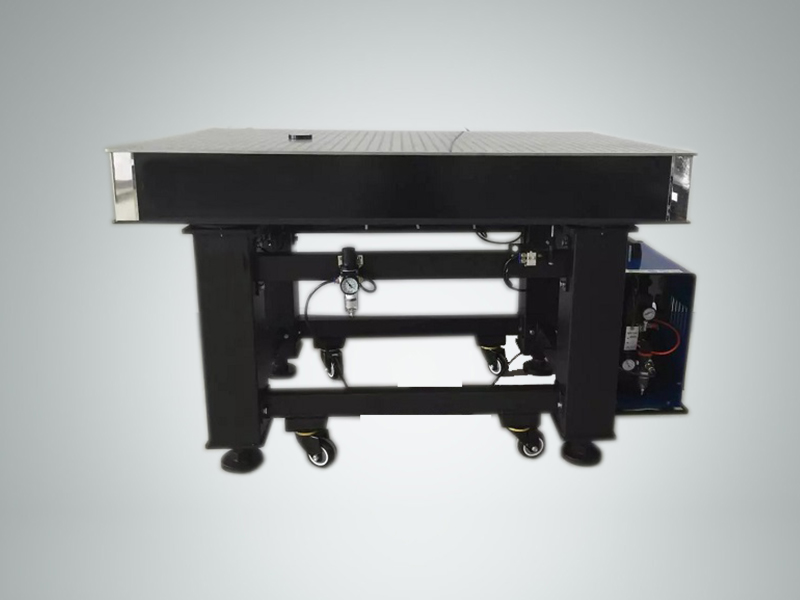

创谱仪器精密气浮隔振平台根据台面的不同,分为铁磁不锈钢台面气浮隔振平台和大理石精密气浮隔振平台。

技术参数

◆台面整体采用三层夹心结构,上台面为410铁磁不锈钢,中心为蜂窝/井字钢支撑结构,底板为碳钢,在保证隔振性能得同时,提高了刚性、稳定性,台面精磨

◆气浮支架采用囊式空气弹簧,每个支撑腿配备由单独气室,采用整体焊接四支撑结构,下方为阻尼隔振垫,隔振性能好

◆气浮支架底部带有高度调节功能,可以解决地面不平引起的支架扭曲、变形等情况

◆采用原装德国FESTO空气伺服系统, 自动调整水平,台面的高度由空气调节阀在桌面运动的激励下维持和控制,把系统对微振的响应反馈到系统中, 改变隔振特性,当负载沿工作表面移动或发生突然变化时能够使台面自动维持水平.瞬间达到初始的平衡状态,提高光学隔振平台的隔振效果

◆标配静音空气压缩机,工作压力为0.35~0.6Mpa,标准配置调压过滤阀将保证空气弹簧的长期有效工作

◆水平方式:自动充气,自动平衡

◆隔振方式:囊式空气弹簧

◆平面度:≤0.03mm/600mm×600mm

◆固有频率:垂直1.2Hz-1.8Hz,水平1.2Hz-1.8Hz

◆振幅:≤1.2μm

◆重复定位精度:±0.05mm

◆台面厚度:100/200/300mm

产品应用

◆显微镜系统 ◆激光测试 ◆光学制造 ◆光电仪器研发与测试 ◆生物医疗 ◆精密机械制造 ◆精密化工和无损检测 ◆激光干涉 ◆全息曝光 ◆集成电子电路 ◆拉曼光谱实验 ◆精密检测校准 ◆对振动要求极高的仪器设备

规格参数

参数选型

产品型号

台面板厚度

台体厚度

台面尺寸(mm)

支撑数量

载重(kg)

CPPT-QA69

6mm

100mm

60900

四支撑

800

CPPT-QA99

6mm

100mm

900×900

四支撑

800

CPPT-QA912

6mm

100mm

900×1200

四支撑

800

CPPT-QA1208

8mm

100mm

1200×800

四支撑

800

CPPT-QA1509

8mm

200mm

1500×900

四支撑

1000

CPPT-QA1510

8mm

200mm

1500×1000

四支撑

1000

CPPT-QA1812

8mm

200mm

1800×1200

四支撑

1000

CPPT-QA2412

8mm

200mm

2400×1200

四支撑

2000

CPPT-QA3012

8mm

300mm

3000×1200

六支撑

2000

CPPT-QA3512

8mm

300mm

3500×1200

六支撑

2000

CPPT-QA3515

8mm

300mm

3500×1500

六支撑

2000

CPPT-QA4515

8mm

300mm

4500×1500

六支撑

2000

可以根据用户需求定制
