主要特点
◆标配步进电机和标准DB9接口，配合我司DMC系列控制器可实现自动化控制
◆采用进口高品质滚珠螺杆驱动，重复定位精度高、寿命长
◆螺杆采用三轴承安装结构，轴端锁紧结构防止螺杆松动，适合高速往复使用
◆精密线性滑块导轨(方形，整体与底板连接简称方导轨)，运动舒适，承载大，适合单轴重载或多轴组合使用
◆步进电机和滚珠螺杆通过进口高品质弹性联轴节连接，传动同步且噪音小
◆配有手轮，方便调试
◆两端装有零位和限位开关，方便准确定位和保护产品
◆底座有标准孔距的螺纹孔和通孔，方便安装固定
◆可换装伺服电机，实现高速或轴向重载
◆可加装防尘罩，耐高温、耐火化、耐油污，有效保护导轨以及丝杠，延长使用寿命
技术参数
型号 | DTS350 | DTS3100 | DTS3150 | DTS3200 | DTS3300 |
行程 | 50mm | 100mm | 150mm | 200mm | 300mm |
台面尺寸 | 160mm×160mm | ||||
螺杆导程 | 5mm | ||||
分辨率 | 0.0015625mm（8细分） | 0.003125mm（8细分） | |||
最大速度 | 20mm/s | 40mm/s | |||
重复定位精度 | 0.005mm | ||||
轴向间隙 | 0.03mm | ||||
标配电机 | 步进电机 | ||||
回程间隙 | 0.002mm | ||||
中心负载 | 30kg | ||||
自重 | 5kg | 5.5kg | 6kg | 6.5kg | 7.5kg |
型号 | DTS3400 | DTS3500 | DTS3600 | DTS3850 | DTS31000 |
行程 | 400mm | 500mm | 600mm | 850mm | 1000mm |
台面尺寸 | 160mm×160mm | ||||
螺杆导程 | 5mm | ||||
分辨率 | 0.003125mm（8细分） | ||||
最大速度 | 40mm/s | ||||
重复定位精度 | 0.005mm | ||||
轴向间隙 | 0.03mm | ||||
标配电机 | 步进电机 | ||||
回程间隙 | 0.002mm | ||||
中心负载 | 50kg | ||||
自重 | 10.5kg | 11.8kg | 12.5kg | 15.5kg | 17kg |
主要应用
被广泛应用于科学实验、激光加工、自动检测、自动计量、自动控制等科研、工业自动化领域。

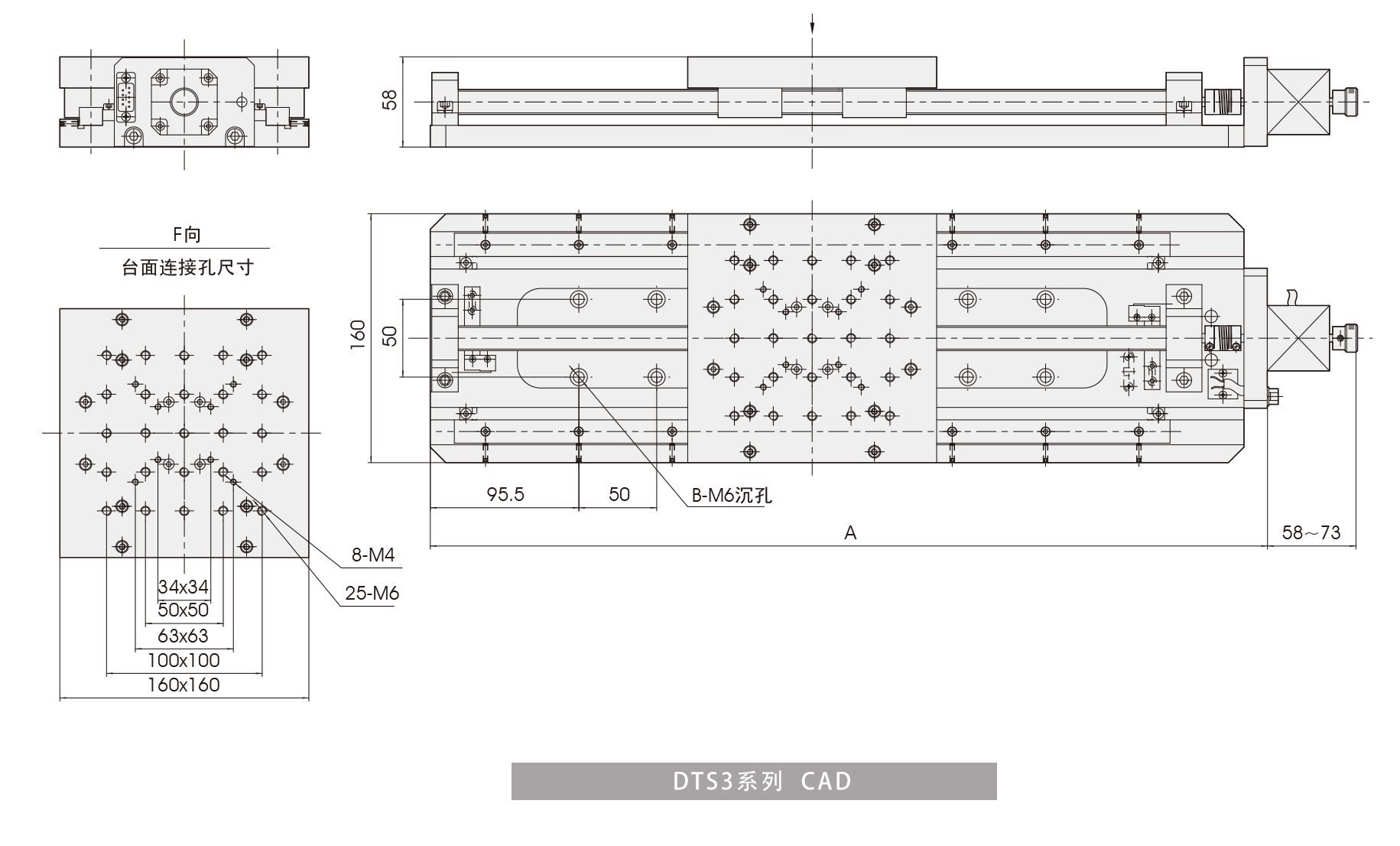

尺寸对照表
型号 | DTS350 | DTS3100 | DTS3150 | DTS3200 | DTS3300 | DTS3400 | DTS3500 | DTS3600 | DTS3850 | DTS31000 |
A(mm) | 288 | 338 | 388 | 438 | 538 | 638 | 758 | 838 | 1088 | 1238 |
B(mm) | 4 | 4 | 8 | 10 | 14 | 18 | 22 | 26 | 36 | 42 |
引用图片DTS3系列 CAD
