高速光纤耦合探测器

产品特点
● 四种型号覆盖波长范围400-1700 nm
● 带宽从1到5 GHz
● 上升时间从50 ps到1 ns
● 连接到单模(SM)或多模(MM)光纤
● FC/PC光纤输入接头
● SMA输出接头

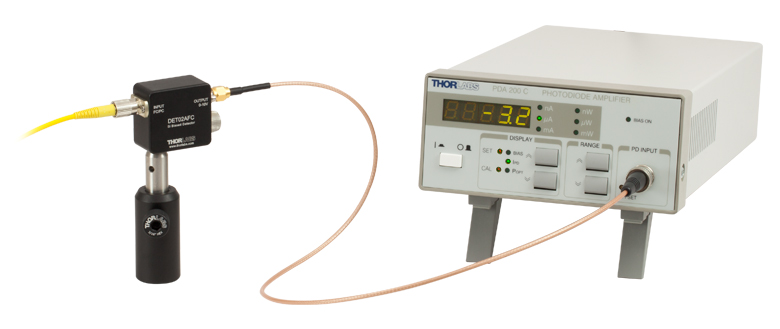

Thorlabs提供一系列光纤耦合，高速，高带宽探测器，可以连接FC/PC单模或多模光纤。这些探测器整体的灵敏范围从可见到近红外(400-1700 nm)；请在右边的"Selection Guide"表格中查看每个探测器的准确光谱范围。本页所有探测器都有GHz信号带宽，和我们其它DET系列一样使用简单。这些探测器设计用于测试或测量应用，包括数据通信、模拟微波和一般的高速光子学。对于自由空间探测，Thorlabs提供高速自由空间探测器。我们还提供一系列内置偏压光电二极管，它们与光纤耦合光电探测器一样使用简单，但是工作速度较慢。我们的偏压光电探测器兼容台式光电二极管放大器和PMT跨阻放大器。

这些光纤耦合探测器反向偏置，内部有偏压电池，对入射光产生线性响应。为了保持高信号带宽，信号通过SMA接头输出。Thorlabs提供全系列电子转接件和电缆，包括SMA电缆和SMA转BNC转接件，方便在示波器或其它测量电子设备上监测信号。

我们基于硅的光纤耦合探测器用于400到1100 nm波长范围，带宽可选1 GHz (#DET02AFC)或2 GHz (#DET025,AFC)。对于扩展到近红外的应用，可使用我们基于铟镓砷(InGaAs)的光纤耦合探测器，其探测范围从800到1700 nm，带宽可选1.2 GHz (#DET01CFC)或5 GHz (#DET08CFC)。对于高速信号监测，Thorlabs推荐使用50 Ω负载电阻。对于较低带宽应用，我们的可调终端连接头或固定终端连接头可以快速调节测量电压。

所有这些探测器包含一个可更换A23 12 VDC偏压电池，提供噪声极低的电源。该电池可用DET2B电源适配器套件(下面销售)代替，如果应用中只允许线电压噪声增加极小信号噪声，或者无法接受电池有限的寿命，这个套件将是理想选择。请注意，由于来自不同制造商的电池正极略有外形差异，Thorlabs建议只使用我们DET系列光电探测器中的Energizer^®电池。

光纤耦合InGaAs探测器：800 - 1700 nm
● DET02AFC：带宽1.2 GHz，上升时间< 1 ns
● DET025,AFC：带宽5 GHz，上升时间70 ps

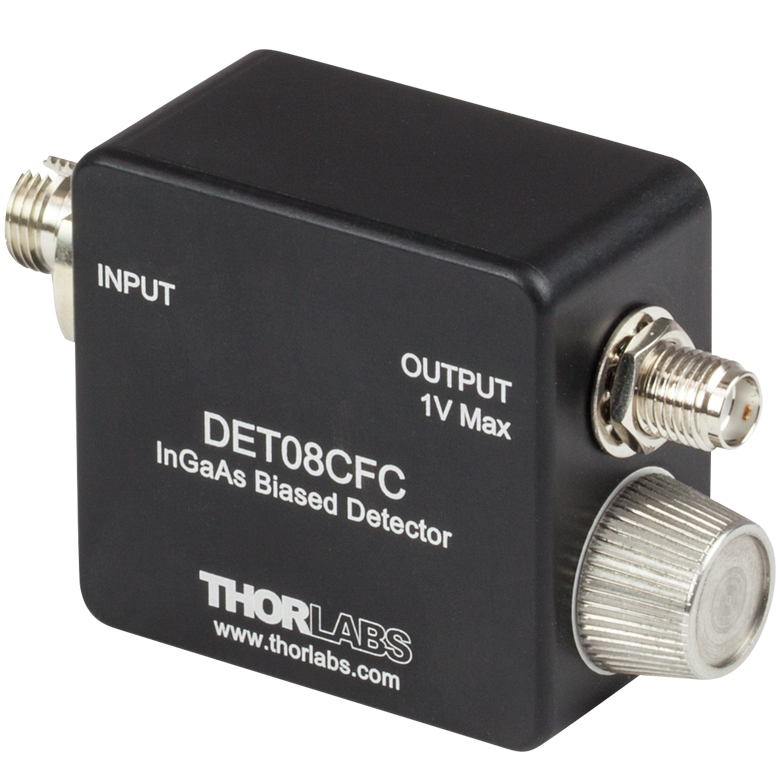

DET08CFC探测器上的SMA输出

DET08CFC(/M)设计用于800到1700 nm光谱范围。它使用InGaAs探测元件，带宽5GHz。它具有一个FC/PC输入接头，但从我们的测试来看，使用FC/APC光纤跳线没有可测量的性能差异。8-32螺纹安装孔(公制为M4)兼容我们的Ø1/2英寸接杆。

a. 我们生产的探测器经测试可保证上升和下降时间。使用产品手册4.6章或光电二极管教程标签里的公式计算的理论上升时间为292 ps。
